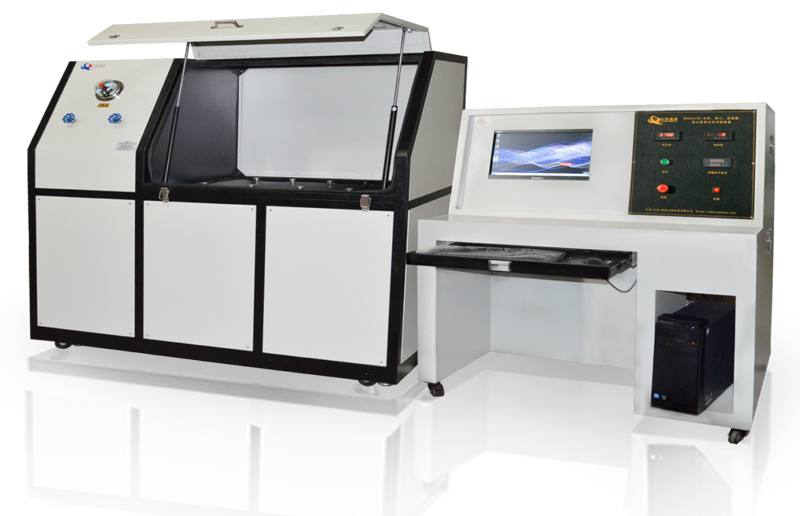

ZY6378B 燃?xì)忾y門過流切斷裝置性能試驗機
調壓器安全裝置試驗機適用于瓶裝液化石油氣調壓器進口壓力為0.03MPa~1.56MPa，出口壓力為2.80kpa，額定流量小于或等于33L/min，使用環境溫度為-20℃~45℃的家用瓶裝液化石油氣調壓器（家用調壓器）；以及進口壓力為0.03MPa~1.56MPa，出口壓力為2.80kpa±0.50kpa或5.00kpa±0.90kpa，額定流量小于或等于60L/min，使用環境溫度為-20℃~45℃的非家用瓶裝液化石油氣調壓器（非家用調壓器）。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
1、適用范圍：
適用于瓶裝液化石油氣調壓器進口壓力為0.03MPa~1.56MPa，出口壓力為2.80kpa，額定流量小于或等于33L/min，使用環境溫度為-20℃~45℃的家用瓶裝液化石油氣調壓器（家用調壓器）；以及進口壓力為0.03MPa~1.56MPa，出口壓力為2.80kpa±0.50kpa或5.00kpa±0.90kpa，額定流量小于或等于60L/min，使用環境溫度為-20℃~45℃的非家用瓶裝液化石油氣調壓器（非家用調壓器）。
檢驗項目：
1.1超壓切斷安全裝置：
1.1.1切斷性能試驗
1.1.2膜片強度試驗
1.2低壓切斷安全裝置；
1.3過流切斷安全裝置：
1.3.1過流切斷安全裝置安裝在調壓器出口側；
1.3.2過流切斷安全裝置安裝在調壓器進口側
2、符合標準：
2.1符合GB35844-2018《瓶裝液化石油氣調壓器》標準附錄C要求；
2.2符合中華人民共和國城鎮建設行業標準CJ50-2008《瓶裝液化石油氣調壓器》標準；
2.3符合美國UL144-2002《液化石油氣調壓器》標準；
2.4符合歐盟EN12864-2001 《最大出口壓力小于20kpa最大流量小于4kg/h的用于丙烷和丁烷及其混合氣的不可調調壓器及其附件》標準。
3、主要功能及特點：
3.1采用氣動泵做壓力源,試驗壓力最高可達3MPa；
3.2試驗過程中,可以自動進行壓力補償;
3.3氣壓試驗臺采用計算機加PLC觸摸屏兩級控制系統,具有測試壓力穩定，壓力測試精度高等特點;
3.4計算機自動控制及按鈕開關手動控制可選.可自動生成壓力、時間曲線,并存儲各項試驗數據,方便隨時打印試驗報告;
3.5計算機自動卸壓和手動卸壓雙重卸壓裝置,加上超壓、超時、泄露報警系統,使整套設備更加安全可靠;
4、技術參數：
4.1氣壓源：
4.1.1加壓范圍：0.01～3MPa;
4.1.2試驗介質：
4.1.2.1采用壓縮空氣，
4.1.2.2輸出壓力：3Mpa；
4.1.2.3輸出流量：空氣 5.0M3/h；
4.1.2.4功率：3.0kw
4.1.3介質溫度：常溫;（特殊溫度需另訂）
4.1.4測試工位：3個;（可擴充）
4.1.5壓力測量精度：±0.5%F.S;
4.1.6壓力控制精度：±1% F.S;
4.1.7控制方式：自動/手動。自動采用計算機+PLC+變頻器控制；
4.1.8升壓速率：0.01~3Mpa；
4.2超壓切斷安全裝置：
4.2.1升壓速率：0.01~0.05Mpa；
4.2.2施加壓力時間：0~999H可任意設定；
4.2.3施加壓力循環次數：0~99999次可任意設定；
4.2.4超壓切斷安全裝置一套
4.3低壓切斷安全裝置：
4.3.1切斷壓力：1.6kpa±0.2kpa和2.8kpa±0.3kpa兩檔任意選擇；
4.3.2時間記錄：0~90.99s；
4.3.3施加壓力循環次數：0~99999次可任意設定；
4.3.4低壓切斷安全裝置一套
4.4過流切斷安全裝置：
4.4.1裝置組成：由流量計、流量調節閥、管路組成；
4.4.2升壓速率：0.01~3.0Mpa；
4.4.3施加壓力循環次數：0~99999次可任意設定；
4.5主機體積：長1750x寬700mmx高1600mm（僅作參考）；
4.6計算機控制柜：長1200x寬800mmx高1300mm（僅作參考）。
4.7儀器整重量：約250kg.
