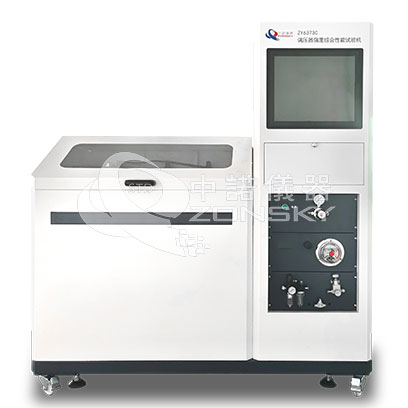

ZY6373 調壓器氣壓強度綜合性能試驗機
調壓器氣壓強度綜合性能試驗機適用于瓶裝液化石油氣調壓器進口壓力為0.03MPa~1.56MPa，出口壓力為2.80kpa，額定流量小于或等于33L/min，使用環境溫度為-20°C~45°C的家用瓶裝液化石油氣調壓器（家用調壓器）；以及進口壓力為0.03MPa~1.56MPa，出口壓力為2.80kpa±0.50kpa或5.00kpa±0.90kpa，額定流量小于或等于60L/min，使用環境溫度為-20°C~45°C的非家用瓶裝液化石油氣調壓器（非家用調壓器）。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
1、適用范圍：
適用于瓶裝液化石油氣調壓器進口壓力為0.03MPa~1.56MPa，出口壓力為2.80kpa，額定流量小于或等于33L/min，使用環境溫度為-20°C~45°C的家用瓶裝液化石油氣調壓器（家用調壓器）；以及進口壓力為0.03MPa~1.56MPa，出口壓力為2.80kpa±0.50kpa或5.00kpa±0.90kpa，額定流量小于或等于60L/min，使用環境溫度為-20°C~45°C的非家用瓶裝液化石油氣調壓器（非家用調壓器）。
檢驗項目：調壓器氣密性、調壓器關閉壓力、出口壓力、調壓靜特性、耐壓強度、耐用試驗；
1.1適用于CJ50-2008第6.3節調壓器氣密性試驗：調壓器進口側在1.56Mpa的試驗壓力下不應泄漏；調壓器出口側不帶內部安全閥的調壓器在14.0kpa的試驗壓力下不應泄漏。

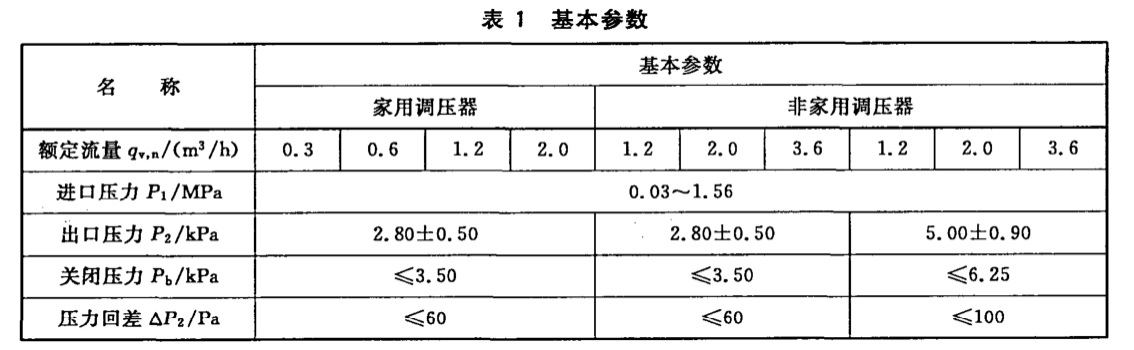

1.2適用于CJ50-2008第6.4節調壓器關閉壓力試驗：見表1
1.3適用于CJ50-2008第6.5節調壓器出口壓力：調壓器流量在額定流量的10%~100%范圍內時，出口壓力符合表1規定；
1.4適用于CJ50-2008第6.6節調壓器調壓靜特性試驗；
1.5適用于CJ50-2008第6.7節調壓器耐壓強度試驗：調壓器膜片在0.35Mpa的氣壓下不應拉出、破裂；
1.6適用于CJ50-2008第6.8節調壓器耐用性：調壓器經連續啟閉3萬次后，仍然滿足2.1節和2.3節。
1.7適用于CJ50-2008第6.9節調壓器耐低溫性試驗提供的氣壓源；
2、符合標準：
2.1符合中華人民共和國城鎮建設行業標準CJ-2008《瓶裝液化石油氣調壓器》標準；
2.2符合美國UL144-2002《液化石油氣調壓器》標準；
2.3符合歐盟EN12864-2001 《最大出口壓力小于20kpa最大流量小于4kg/h的用于丙烷和丁烷及其混合氣的不可調調壓器及其附件》標準。
3、主要功能及特點：
3.1采用氣動泵做壓力源,試驗壓力最高可達3MPa；
3.2試驗過程中,可以自動進行壓力補償;
3.3氣壓試驗臺采用計算機加PLC觸摸屏兩級控制系統,具有測試壓力穩定，壓力測試精度高等特點;
3.4計算機自動控制及按鈕開關手動控制可選.可自動生成壓力、時間曲線,并存儲各項試驗數據,方便隨時打印試驗報告;
3.5計算機自動卸壓和手動卸壓雙重卸壓裝置,加上超壓、超時、泄露報警系統,使整套設備更加安全可靠;
4、技術參數：
4.1加壓范圍：0.03～3MPa;
4.2試驗介質：
4.2.1采用壓縮空氣，
4.2.2輸出壓力：3Mpa；
4.2.3輸出流量：空氣 37.8M3/h；
4.2.4功率：7.5kw
4.3介質溫度：常溫;（特殊溫度需另訂）
4.4測試工位：3個;（可擴充）
4.5壓力測量精度：±0.5%F.S;
4.6壓力控制精度：±1% F.S;
4.7計時范圍：0～999h;
4.8控制方式：自動/手動。自動采用計算機+PLC+變頻器控制；
4.9升壓速率：0.01~3Mpa；
4.10主機體積：長1750x寬700mmx高1600mm（僅作參考）；
4.11計算機控制柜：長1200x寬800mmx高1300mm（僅作參考）。
4.12儀器整重量：約500kg.
