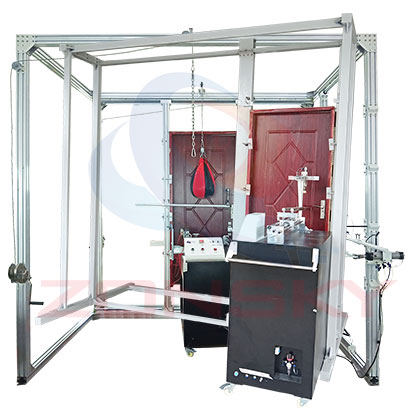

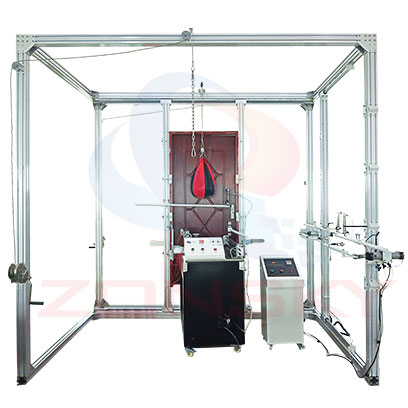

ZY6513B 門、窗力學性能測試系統
適用于門窗力學性能、耐疲勞（反復啟閉）性能檢測；適用于各種材料制成的建筑平開門、窗，推拉門、窗，上懸、中懸、下懸及平開下懸和推拉下懸窗；是質檢部門、建工檢測、門窗加工、門窗生產企業理想的檢測設備
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍：
1.1適用于平開門機械力學性能，如反復啟閉耐久性、抗垂直荷載性能、抗靜扭曲性能、耐軟重物體撞擊性能試驗；
1.2適用于平開窗窗扇關閉可靠性，窗扇自動關閉時間試驗。
二、符合標準：
2.1符合GB12955-20**《防火門》第5.4節“機械力學性能要求”；
2.2符合GB16809-2008《防火窗》第8.11節“窗扇關閉可靠性”、第8.12節“窗扇關閉時間”；
2.3符合GB/T9158-88《建筑用窗承受機械力學的檢測方法》；
2.4符合GB/T29739-2013《門窗反復啟閉耐久性試驗方法》
2.5符合GB/T29049-2012《整樘門 垂直荷載試驗》；
2.6符合GB/T29530-2013《平開門和旋轉門 抗靜扭曲性能的測定》只做平開門；
2.7符合GB/T14155-2008《整樘門 軟重物體撞擊試驗》。
三、主要技術指標：
3.1試驗力范圍： 0～500N，示值精度為0.1N ;
3.2位移測量范圍：0-50mm,精度為0.1mm;
3.3反復啟閉裝置行程：900mm；
3.4反復啟閉次數（疲勞次數）：0~999999次任意設定，到達設定次數自動停機；開啟角度可調 ，開啟次數 ：（0-50000 次任意可調） 。
3.5平開窗開關速度：（0～20）次/min;
3.6推拉窗開關速度：10m/min~40m/s可設定;
3.7可測試件大規格：寬3000mm*高3000mm 。
3.8氣動壓力：（0.4~0.7）MPa
3.9門窗試樣件數量：各1件；
3.10外形尺寸（L×W×H）（mm）：主機：長寬高2850×2300×2850;控制柜：1100×605×1200;
3.11供電電源：220V±10％，50Hz。
4、主要優點：
4.1試樣夾持方便，操作簡單；
4.2控制部分：采用PLC+觸摸屏控制；動化操作程序 ，操作界面簡介美觀 。
4.3程式設計界面：推拉力值顯示、推拉速度、反復啟閉計數等；
4.4耐用性強：采用氣缸及氣動元件，保證疲勞使用壽命在50萬次以上。
4.5有執手解鎖操作機構 ，伺服電機驅動 ，高度可調 。
4.6開門操作機構左右各一個 ， 由伺服電機驅動 ，可以操作單開門（左開 、右開）、對開門 、三 七開門；開門操作機構高度電動可調；
4.7優質碳素結構鋼搭接獨立框架 ，方便拆裝 ，牢固可靠；
4.8有工作周期計時檢測功能 ，對試驗過程中發生的工作周期不達標情況可以采取停機報警 。4.9工作周期時間可調 。
2、主要配置：
5.1主試驗架
5.2高精度力值傳感器；
5.3位移數顯百分表；
5.4進口氣缸；
5.5兩級氣源過濾器；
5.6配件、附件一套。
