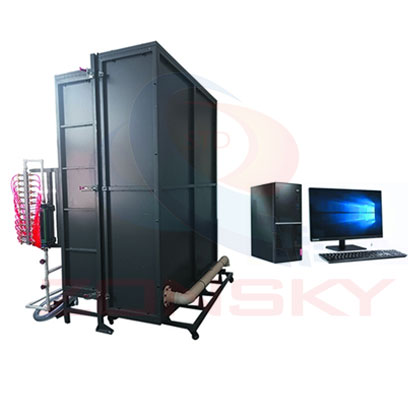

ZY6305A 4.2m*4.8m建筑外門窗氣密、水密、抗風壓性能檢測設備
建筑外門窗氣密、水密、抗風壓性能檢測設備適用于建筑外門窗氣密、水密及抗風壓性能的試驗室檢測；采用模擬靜壓箱法，對安裝在壓力箱上的試件進行氣密性能、水密性能和抗風壓性能檢測。氣密性能檢測即在穩定壓力差狀態下通過空氣收集箱收集并測量試件的空氣滲透量：水密性能檢測即在穩定壓力差或波動壓力差作用下，同時向試件室外側淋水，測定試件不發生滲透的能力；抗風壓性能檢測即在風荷載標準值作用下測定試件不超過允許變形的能力，以及在風荷載設計值作用下試件抗損壞和工能障礙的能力。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、產品概述：
門窗物理三性檢測儀是根據國家標準GB/T 7106-2019 《建筑外窗氣密、水密、抗風壓性能檢測方法》規定的技術條件制造的設備。用于檢測建筑門窗的氣密性、水密性以及抗風壓性能。本設備具有結構簡單、使用方便以及準確可靠等優點，適合各級地方質量監督檢測部門和幕墻門窗生產廠家使用。
本設備采用變頻器控制風壓，使用可編程邏輯控制器精確測量控制差壓、流量和位移。另一個優點是觀察操作過程方便。串口通信實時采集數據有助于測試值的精確化。
二、適用標準：
GB/T 7106-2019《建筑外門窗氣密、水密、抗風壓性能檢測方法》
GB/T 31433-2015《建筑幕墻，門窗通用技術條件》
三、設計原理：
氣密性能利用密封膜，靜壓箱，加緊擋板和外窗形成密封空間，通過供風系統從靜壓箱抽風或向靜壓箱吹風在檢測對象兩側形成正壓差或負壓差。在靜壓箱引出壓差測量孔，在管路上安裝流量測量裝置。計算出在10Pa壓差下檢測對象單位縫長或單位面積空氣滲透量，進行等級評定。水密性能通過水泵流量計高精密?chē)婎^形成水霧，模擬實際雨水，通過加壓觀察窗外滲漏情況，進行等級評定。抗風壓性能通過安裝位移傳感器在窗子桿件上，通過窗子變形撓度值，來自動計算出P1P2P3值，進行等級評定。
四、產品特點：
五、技術參數：1、設備外觀：靜壓箱全部用優質鋼材以及鐵板和不銹鋼板焊接組裝而成，具有較高的強度和剛度。耐蝕、耐創擊、防水、防潮、抗震性。
2、采用變頻器控制信號，代替原來所用的工控卡設計，信號的控制更加的穩定。
3、供壓裝置采用大功率風機，風量大，靜壓高，振動小，噪音低，運行可靠。
4、電腦控制，自動化程度高，界面友好，操作簡單，使用方便。
5、數據接口采用RS-232傳輸接口，工作方式采用異步半雙工差分傳輸，防止數據信號的反射和干擾。可以使數據傳輸?shù)木嚯x更長。
6、采用進口日本歐姆龍PLC控制器，數據穩定，可靠性高，使用方便。數據在傳輸?shù)倪^(guò)程中，抗干擾性能強、不失真。
7、風速傳感器，用來測量空氣流量。采用基于熱膜原理的進口風速傳感器，使得測量精度高。
8、軟件方面：我公司編制的專業版門窗三性檢測儀軟件具有全自動控制功能，包括自動檢測、自動采集、自動顯示試驗數據和測試曲線、自動生成檢測報告等。同時還具有手動控制的功能，方便用戶在試驗前調試設備各個器件的功能。
9、軟件采用Visual Basic 6.0編寫界面，完全中文化的環境使用戶更容易操作，強大的Internet應用程序開發功能；IIS應用程序；支持使用動態HTML技術（DHTML）的應用程序；具有Web應用程序發布功能等。使用了一部分的API調用，程序本身是標準的Windows應用程序，具備Windows應用程序的一切標準特征，程序可以兼容WinXP/win2000，并且做到了與硬件無關，只要有標準接口的計算機，連接后都可以正常的運行。
1、設備配電：三相五線 25kW
2、設備占地面積：5×4×3.5 m
3、設備操作空間：6×4.5×3.5 m
4、檢測試件面積：0.6×0.6m～2.4×2.4m (可根據客戶需求選定)
5、壓力變送器精度：0.5級
6、空氣流量測定范圍（氣密性）：（0～600 ）m3/h
7、水流量噴淋測量范圍（水密性）：（100～1000） L/h
8、水密試驗淋水量： 1～3L/(m2·min)
