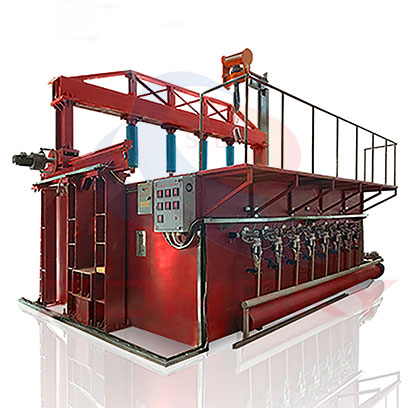

ZY6236B-AC-PC 預埋槽道耐火試驗爐
ZY6236B-AC-PC 預埋槽道耐火試驗爐,適用于電氣化鐵路接觸網隧道內預埋槽道耐火試驗。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
適用范圍：
ZY6236B-AC-PC 預埋槽道耐火試驗爐,適用于電氣化鐵路接觸網隧道內預埋槽道耐火試驗。
符合標準：
2.1符合GB/T9978.1-2008《建筑構件耐火試驗方法 第1部分：通用要求》以及ISO834-1：1999》試驗標準；
2.2符合TB/T3329-2013《電氣化鐵路接觸網隧道內預埋槽道》試驗標準；
2.3符合GB/T26784-2011《建筑構件耐火試驗可供選擇和附加的試驗程序》試驗
主要參數：
1 儀器組成;耐火試驗水平爐、燃燒控制部分、燃?xì)鈿饣蜏p壓系統、壓力釋放和壓力測量系統、煙氣排放系統、計算機控制系統、氣體流量測量系統、溫度測量系統（爐溫數據采集系統、試驗構件溫度采集系統）及專用試驗軟件。
2試驗爐：為水平臥式試驗爐，爐內尺寸：0.7M(長)x0.4M(深)x0.6M（高）。外尺寸：1.1M(長)x0.8M(深)x1.0M（高）
3爐體結構：采用五層結構，內為1300°時，外層溫度為常溫。從外到里分別為：第一層為鋼結構框架；第二層用紅磚砌成外圍；第三層為耐火高溫石棉；第四層為耐火磚；第五層莫來石耐火高溫棉，耐火溫度達到1600°C。爐體外溫度為常溫。
4高壓燃燒器：
4.1采用150kw功率液化石油氣燃燒器4套，燃燒器有空燃比例控制、配置相應的燃?xì)庹{(diào)節閥、空氣調節閥達到最佳燃燒效果。為保證安全，燃燒器選型及部件全部應采用國際知名品牌；
4.2燃燒器：帶點火不著以及火焰熄滅自動報警裝置；
4.3 空燃比例控制：自動調節空氣和燃?xì)獾谋壤谷細饽艹浞秩紵?/span>

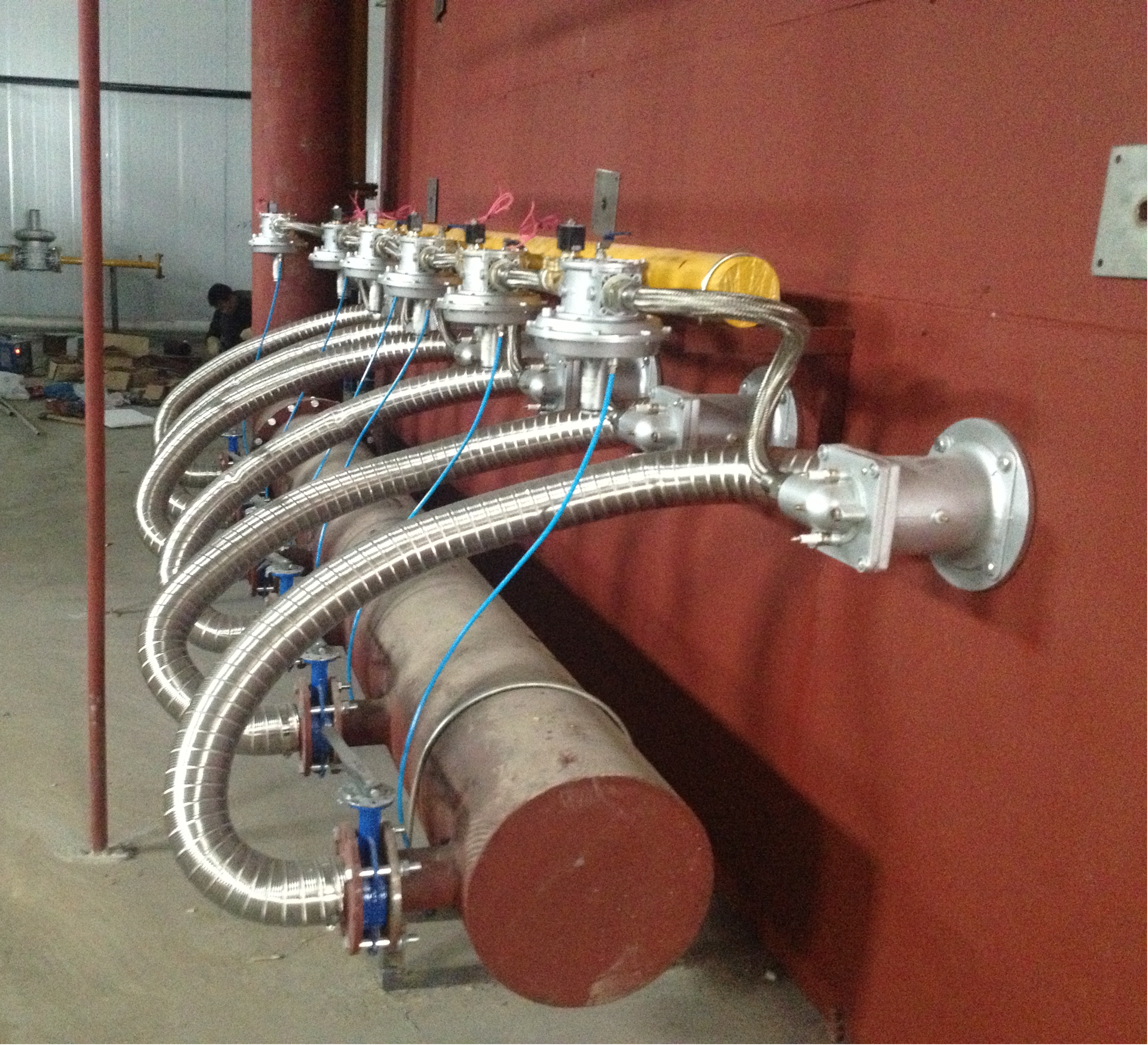

圖6空燃比例閥和150kw燃燒器
4.4點火控制方式：采用計算機程序自動高壓電子點火控制方式；
4.5爐內用噴火槍數量滿足標準時間-溫度曲線要求，并保證爐內各點溫度的均勻性。
5燃?xì)夤苈泛涂諝夤苈罚河呻妱訄?zhí)行器、蝶閥、空燃比例閥、二級減壓閥、手動蝶閥、點火控制器、高低壓力開關、燃?xì)獬瑝悍派㈤y、氣化爐、燃?xì)鈿庖悍蛛x器、一級減壓閥、液相切換閥、燃?xì)鈮毫Ρ怼⒌蛪罕怼⑶蜷y、燃?xì)庑孤﹫缶鳌⒉讳P鋼軟管、燃?xì)飧邏很浌艿冉M成。
