ZY6341 水流指示器靈敏度試驗機
1、適用于公稱直徑25mm、32mm、40mm、50mm、65mm、80mm、100mm、125mm、150mm、200mm水流指示器靈敏度試驗。 2、額定工作壓力：為1.5MPa；
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
1、適用于公稱直徑25mm、32mm、40mm、50mm、65mm、80mm、100mm、125mm、150mm、200mm水流指示器靈敏度試驗。
2、額定工作壓力：為1.5MPa；
符合GB5135.7-2018《自動噴水滅火系統 第7部分：水流指示器》第6.8節“靈敏度”試驗。
3.1儀器組成:由壓力源、控制閥、壓力表、水流指示器接口、連接管路、排氣閥、靈敏度控制閥組成；
3.2壓力源：
3.2.1壓力值：0~1.5MPa可設定；
3.2.2試驗值：0.14MPa、1.2MPa、0.6MPa三個壓力點；
3.2.3流量：2.5m3/h（40L/h）；
3.2.4功率：3kw；
3.2.5出口直徑：DN25;
3.3控制閥：DN250mm控制閥2個；
3.4壓力表：
3.4.1量程：0.01MPa~2.0MPa；
3.4.2分辨率：0.01MPa；
3.4.3精度;1.0級。
3.4水流指示器接口：適用于公稱直徑25mm、32mm、40mm、50mm、65mm、80mm、100mm、125mm、150mm、200mm水流指示器，共10種接口；

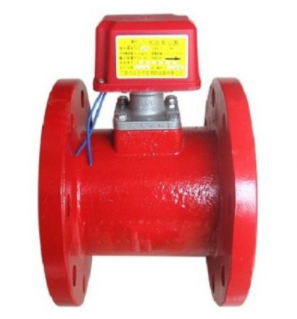

圖2、水流指示器
3.5連接管路：DN250mm；
3.6排氣閥:DN25,手動排氣；
3.7靈敏度控制閥：調節靈敏度控制閥，使管路內水流量分別達到15.0L/mm和37.5L/mm；
3.8控制部分：采用PLC+模塊+觸摸屏控制。
