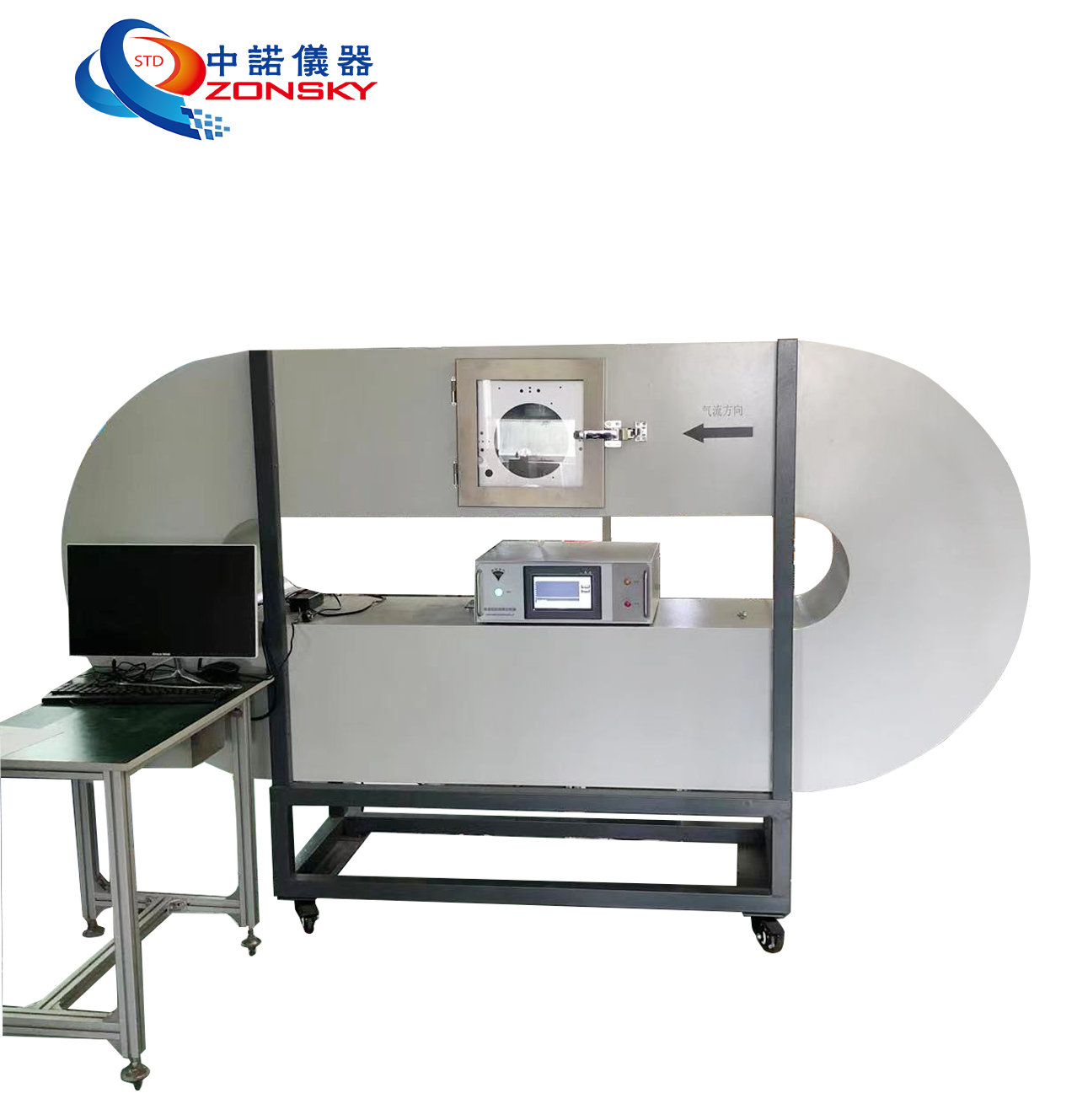

ZY6487 感溫火災探測器標準溫箱（標準溫箱）
感溫火災探測器標準溫箱（標準溫箱）適用于工業與民用建筑中安裝使用的獨立式感溫火災探測報警器、線型感溫火災探測器、點型感溫火災探測器各功能性檢驗
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
ZY6487感溫火災探測器標準溫箱（標準溫箱）
一、適用范圍：
1.1適用于工業與民用建筑中安裝使用的獨立式感溫火災探測報警器、線型感溫火災探測器、點型感溫火災探測器各功能性檢驗；
1.2檢測項目如下：
1.2.1基本功能試驗；
1.2.2電池故障報警試驗；
1.2.3聲壓試驗；
1.2.4電源試驗；
1.2.5方位試驗；
1.2.6動作溫度試驗；
1.2.7響應時間試驗；
1.2.8 25℃起始響應時間試驗；
1.2.9高溫響應試驗；
1.2.10環境試驗前響應時間試驗；
1.2.11通電性能試驗；
1.2.12 S型報警器附加試驗”；
1.2.13 R型報警器附加試驗；
1.2.14電源參數波動試驗；
1.2.15標準溫度的定溫報警動作溫度試驗”；
1.2.16標準溫度的差溫報警動作溫度試驗”；
1.2.17環境溫度變化條件下的響應性能試驗
二、符合標準：
2.1符合GB30122-2013《獨立式感溫火災探測報警器》
2.1.1第5.2節“基本功能試驗”；
2.1.2第5.3節“電池故障報警試驗”；
2.1.3第5.4節“聲壓試驗”；
2.1.4第5.5節“電源試驗”；
2.1.5第5.6節“方位試驗”；
2.1.6第5.7節“動作溫度試驗”；
2.1.7第5.8節“響應時間試驗”；
2.1.8第5.9節“25℃起始響應時間試驗”；
2.1.9第5.10節“高溫響應試驗”；
2.1.10第5.11節“環境試驗前響應時間試驗”；
2.1.11第5.12節“通電性能試驗”；
2.1.12第5.22節“S型報警器附加試驗”；
2.1.13第5.23節“R型報警器附加試驗”；
2.2符合GB4716-2005《點型感溫火災探測器》：
2.2.1第4.2節“方位試驗”；
2.2.2第4.3節“動作溫度試驗”；
2.2.3第4.4節“響應時間試驗”；
2.2.4第4.5節“25℃起始響應時間試驗”；
2.2.5第4.6節“高溫響應試驗”；
2.2.6第4.7節“電源參數波動試驗”；
2.2.7第4.8節“環境試驗前響應時間試驗”；
2.2.8第4.23節“S型探測器附加試驗”；
2.2.9第4.24節“R型探測器附加試驗”；
2.3符合GB16280-2014《線型感溫火災探測器》：
2.3.1第5.3節“電源性能試驗”；
2.3.2第5.4節“標準溫度的定溫報警動作溫度試驗”；
2.3.3第5.5節“標準溫度的差溫報警動作溫度試驗”；
2.3.4第5.14節“環境溫度變化條件下的響應性能試驗”；
三、主要技術特點：
3.1環形箱體：模塊化設計、具有傳感器預留孔，預留生產插框接口、具有升級擴展空間；
3.2控制部分：采用美國NI公司專用精密儀器開發LabView軟件開發，界面清晰簡約。報警自動識別，自動完成換氣、降溫、升溫速率切換、記錄、試樣角度旋轉等，顯示風速、溫度、升溫速率等試驗參數；
3.5循環風、混合插箱：采用PWM風速控制方式，可控硅控制多組加熱棒，PID控溫；
3.6電動吊盤：程序控制旋轉角度，自動調整溫感吊盤方位角，帶動轉接板；
3.7排煙換氣部分：由大流量風機控制，設有止回閥由計算機程序執行控制；
3.8風速計：采用管道專用型風速計；
四、主要技術參數：

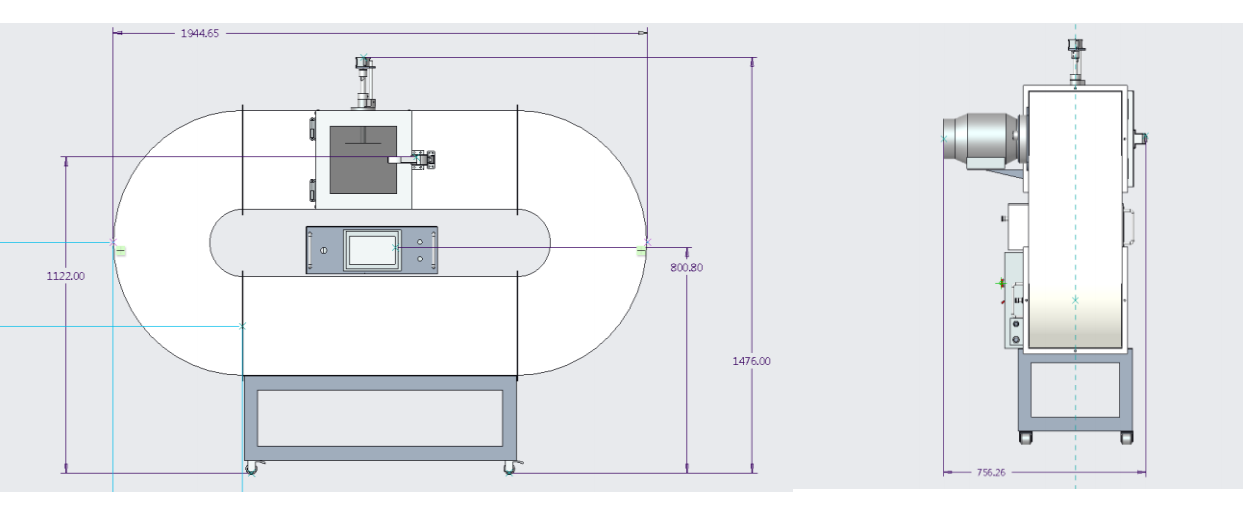

4.1儀器組成：由環形箱體、試驗區、高溫部分、氣流調節部分、測量部分組成；
4.2試驗箱：
4.2.1組成：由試驗區、電動吊盤、換氣部分、測量部分組成；
4.2.2結構：為閉環密閉箱體結構。箱體為三層，中間為石棉層，外殼為高溫靜電烤漆。
4.2.3規格：試驗區為400mm*400mm*400mm；
4.2.4氣流速度：0.15m/s~3m/s，連續可調。已預置0.2m/s、0.8m/s、1m/s風速;
4.3控制系統：
4.3.1試驗溫度范圍：常溫~200℃；
4.3.2升溫速率：0.2℃/min~30℃/min程序任意設定和控制；
4.3.3試驗區溫度均勻度：≤2℃；
控制器：全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入資料, 溫度可程控，曲線顯示，設定值/顯示值曲線。支持U盤直接導出溫度記錄數據，可分別顯示多種警報，故障發生時可通過熒幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以資料形式顯示于熒幕上．
4.3.4控制器規格:
a.精度: 溫度±0.1℃＋1digit；
b.分辨率:溫度±0.01；
c.具有上下限待機及警報功能
d.溫度入力信號選擇PT 100Ω×2（干球及濕球）
e.溫度變換出力:4～20mA
f.6組P.I.D控制參數設定,P.I.D自動演算；
4.3.5畫面顯示功能:
a. 觸摸式輸入, 熒幕直接顯示選項
b.溫度設定（SV）與實際（PV）值直接顯示（英文表示）
c.可顯示目前執行程序號碼,段次,剩余時間及循環次數
d.運轉累計時間功能
e.溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能
f.具單獨程序編輯畫面, 直接輸入溫度及時間
4.3.6程序容量及控制功能:
a.可使用的程序組:最大50組
b.可使用的記憶容量:共5000SEGMENTS
c.可重復執行命令:每一個命令可達9999次
d.程序之制作采對談式,具有編輯、清除、插入等功能
e.SEGMENTS時間設定0～530Hour59Min
f.具有斷電程序記憶,復電后自動啓動并接續執行程序功能(可保存10年以上)
g.程序執行時可實時顯示圖形曲線
h.具有日期,時間調整功能
i.按鍵及畫面鎖定（LOCK）功能
4.4方位試驗：試樣采用步進馬達控制試驗角度，每旋轉一次按同一方向繞其垂直軸線45°。記錄試樣8個方位上的響應時間；
4.5電源參數波動試驗：試驗電壓電壓100V~250V可調；
4.6控制部分：
4.6.1由兩部分組成：觸摸屏和計算機控制部分；
4.6.2試驗曲線：升溫曲線；
4.6.3數據存取和記錄：試驗數據自動存儲，每項最大10000條，可形成EXCEL報表；
4.6.4數據采集：由采集卡、溫度模塊、AD模塊組成；
4.7整體結構：
4.7.1機箱材質：主體優質鋼板，經高溫靜電烤漆；
4.7.2整體外形尺寸：長*寬*高為2600mm*820mm*1640mm；
4.7.3箱內材質：USU304#不銹鋼，中間為10mm隔熱棉；
4.7.4固定方式：設備自帶腳輪(帶剎車），煙箱整機可整體升降調節（150mm)
4.7.5電源：AC380V 三相五線制，總功率10kw。
4.8使用環境：
4.8.1適用環境溫度：13℃~35℃；
4.8.2適用相對濕度：55%±20%
4.8.3地面要平旦、堅固；
4.8.4四周通風透氣；
4.8.5防震動、防光照環境
