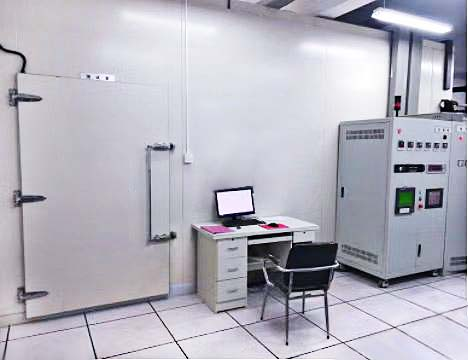

ZY6283 采暖散熱器散熱量性能檢測系統
采暖散熱器散熱量性能檢測系統適用于熱媒為水（熱媒溫度低于當?shù)卮髿鈮合滤姆悬c(diǎn)溫度）的散熱器標準散熱量的測定；測試樣品的標準灑熱量不宜小于400W，且不宜大于2600W；符合GB/T13754-2017《供暖熱器散熱量測定方法》；符合JG/T403-2013《輻射供冷及供暖裝置熱性能測試方法》。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
ZY6283采暖散熱器散熱量性能檢測系統
一、適用范圍
1.1適用于熱媒為水（熱媒溫度低于當?shù)卮髿鈮合滤姆悬c(diǎn)溫度）的散熱器標準散熱量的測定；
1.2測試樣品的標準灑熱量不宜小于400W，且不宜大于2600W；
二、符合標準：
2.1符合GB/T13754-2017《供暖熱器散熱量測定方法》；
2.2符合JG/T403-2013《輻射供冷及供暖裝置熱性能測試方法》。
三、設備主要優點：
3.1測控軟件采用美國NI公司高精度儀器開發軟件LabView軟件開發，基于windows操作平臺；
3.2軟件界面顯示：標準特性公式、標準散熱量、金屬熱強度、散熱量與過余溫度的關系曲線、水的質量流量；
3.3測試方式：有計算機采集和運算，采用全智能自動檢測方式
3.4系統采用上送風下回流的空氣冷卻方式，送風口≥20個，確保小室風速0.1～0.5m/s；
3.5水的流量：采用高精度質量流量計；
3.6溫度采集：采用高精度PT1000溫度傳感器，基本誤差小于±0.1℃，穩定性非常好；
3.7特有的熱媒循環系統，保證了散熱器進口壓力的穩定性和溫度的精確性；
3.8所有加熱水箱采用雙層保溫結構，內襯采用USU304#不銹鋼板，有良好的保溫和防腐蝕作用；
3.9整個管路采用無縫不銹鋼管，耐高壓，在高壓下無滲漏；
3.10安全性能：具有過流、過壓、缺相與斷相等自動保護功能。
3.11測試工況：在過余溫度分別為（30.0±2.5）K、（44.5±1.0）K、（60.0±2.5）K
三個工況測試，連續無人職守完成實驗。
3.12實驗用水采用局部加熱的方法,水只在水箱和散熱器之間是熱水,其他區域?yàn)槌?
水,實驗用水循環使用。
3.13計算機自動采集和自動修正大氣壓；
3.14
四、主要技術參數：
4.1設備組成：由水箱、電鍋爐、主水泵（不銹鋼注塞泵）、循環水散熱器、流量計、電子稱重、密閉小室夾層制冷系統、監視器（可觀察小室內的情況）、操作臺及無銹管路組成；
4.2溫度測量：
4.2.1水流溫度測量的擴展不確定度（k=2）小于0.05K；
4.2.2進出口溫差測量：擴展不確定度（k=2）小于0.1K；
4.2.3過余溫度測量：擴展不確定度（k=2）小于0.1K。
4.2.4熱媒循環系統的穩定條件：溫度與平均值的最大偏差為±0.1℃；
4.2.5測試小室的穩態條件：
4.2.5.1各壁面中心溫度與平均值的最大偏差：±0.3℃；
4.2.5.2安裝散熱器墻壁內表面溫度與平均值的最大偏差：±0.5℃；
4.2.5.3基準點溫度與平均值的最大偏差：±0.1℃；
4.2.6環境控溫精度：±0.2℃
4.3質量：
4.3.1采用電子稱稱水容器中水的質量；
4.3.2稱重量程：30kg；
4.3.3精度：0.1g
4.4計時器誤差：≥0.01s；
4.5大氣壓力：±0.2KPa；
4.6流量測量：
4.6.1采用液體質量流量計測量；
4.6.2量程：0~400L/h；
4.6.3流量測量精度：±0.5%
4.7夾層風速：0.1-0.5m/s
4.8可測最大散熱量：4000W
4.9功率：≤35kW，~380v，50Hz（滿負荷時）
五、設備結構：
5.1測試小室內尺寸：長度（4.00±0.02）m；寬度為（4.00±0.02）m；高度為（2.9±0.1）m。
5.2小室在測試過程中均保持很好氣密性且小室內壁面不結露；
5.3小室的內表面應涂非金屬亞光涂料，發射率不小于0.9；
5.4 測試小室壁面應平整光潔，接縫應整齊。
5.5 外環境采用聚氨脂夾芯彩鋼板 保溫層的厚度為100mm，熱阻不低于2.5（m2·K）/W。
5.6 測試小室的構造應充分密閉以防止無組織的空氣侵入。
5.7 試驗用水：循環使用；
5.8水加熱：采用多級加熱及大流量循環的方式，以確保即使進入試件的流量較小時也能試溫度穩定；
5.9水冷卻：水在流出試驗箱體后應先進行降溫然后進行質量流量的測量。制冷系統采用進口全封閉制冷壓縮機組，蒸發器；
5.10試驗過程中保證水流量的穩定，水流量的調節完全自動控制。
