當前位置：首頁 > 產品中心 > > ZY6223A-ZN-6SET-1M六工位柔性電纜拖鏈彎折試驗機

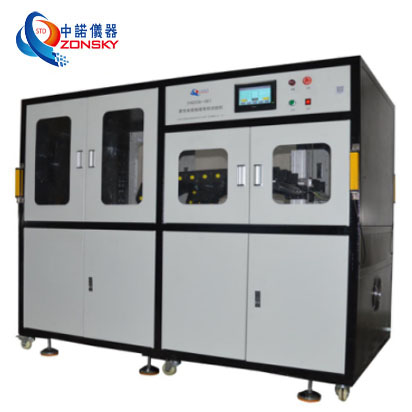

ZY6223A-ZN-6SET-1M 六工位柔性電纜拖鏈彎折試驗機

適用于TUV、VDE、UL等高柔性電纜反復U型彎曲疲勞試驗，需要連續彎折高速運動的應用場合，如機器內部表態布線、高速拖鏈系統線纜、機器活動部件連接線纜、機器內部布線以及工業拖鏈電纜、工業機器人電纜的反復彎曲疲勞試驗。

應用范圍：

電線電纜行業分類

>產品彩頁
>產品文檔

在線咨詢

在線QQ

微信咨詢

適用范圍
符合標準
主要特點
主要參數
技術服務

一、適用范圍：

1.1 適用于TUV、VDE、UL等高柔性電纜反復U型彎曲疲勞試驗，需要連續彎折高速運動的應用場合，如機器內部表態布線、高速拖鏈系統線纜、機器活動部件連接線纜、機器內部布線以及工業拖鏈電纜、工業機器人電纜的反復彎曲疲勞試驗。

1.2 此機功能為前后共六工位設計，具有獨立試驗參數設定以及試驗數據采集和試驗結果之辨別。為企業提高了試驗效率和減少了能源。

1.3 主要用于檢測柔性線纜在拖鏈的帶動下，經反復高速U型彎折測試后是否發生斷路、絕緣護套是否有龜裂、破損或其它異常現象。以檢測金屬導體在反復高速U型彎折試驗中承受塑性變形的性能和突顯出來的缺陷。

二、符合標準：

2.1 符合日本太陽電線企業標準機器人電纜的2.3“U字折曲反復試験”標準要求；

2.2 符合TUV萊茵 2 PfG 2577/08.16附錄E標準要求。

2.3 中國機器人產業聯盟標準等標準CRIA 0003.2-2016《工業機器人專用電纜第2部分：試驗方法》標準要求。

三、主要特點：

3.1 設計新穎：設計為前后共六工位三軌道運行，具有獨立試驗參數設定以及試驗數據采集和試驗結果之辨別。為企業提高了試驗效率和減少了能源。

3.2 采集數據:采用PLC抓取數據和采集數據；

3.3 控制和設定：采用微控可程式控制以及輕觸式LCD屏，菜單式設計：試驗速度、試驗次數、試驗行程、試驗結果之鎖定等功能；

3.4 監控與實時數據顯示：采用六組監控方式，通過監測每組樣品的回路，自動判斷每組樣品的通斷，偵測到回路斷開時自動停機，可隨時調取實時運行狀態：如實時速度、運行次數、運動行程等；

四、主要參數：

4.1 測試工位：為前后三軌道共6條試樣；

4.2 試驗方式：水平彎曲，樣品固定在相應的拖鏈里，跟隨拖鏈作水平方向來回彎曲測試；

4.3 斷電信號電壓：DC24V

4.4 測試空間：最大安裝拖鏈寬度 80mm

4.5 試樣種類：單根線徑≤15mm；扁排線寬度≤50mm，高度≤15mm。適用于多芯排線，短路檢測采用串聯方式連接；

4.6 運行行程：200-1200mm 可任意設定；

4.7 測試速度：平均速度1m/s；

4.8 彎曲半徑：彎曲半徑：固定高度 30mm-150mm 上下調節,適用彎曲半徑 15mm-75mm 的拖鏈（根據樣品直徑配合適拖鏈條，本機每組只含一條）；
