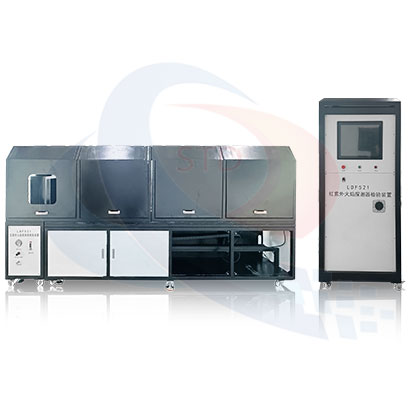

ZY6482 紅外火焰探測器檢驗裝置
本裝置適用于點型紅紫外火焰探測器基本性能檢測。本設備可檢驗的項目有：響應閾值試驗、一致性試驗、重復性試驗、?方位試驗、通電試驗、電源參數波動試驗、環境光線干擾試驗。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、 適用范圍
本裝置適用于點型紅紫外火焰探測器基本性能檢測。本設備可檢驗的項目有：響應閾值試驗、一致性試驗、重復性試驗、方位試驗、通電試驗、電源參數波動試驗、環境光線干擾試驗。
二、符合標準
（一)、符合 GB12791-2006、
（二)、符合 GB15631-2008點型紅紫外火焰探測器 第
4.2“響應閾值測量”、
4.3“一致性試驗”、
4.4“重復性試驗”、
4.5“方位試驗”、
4.6“通電試驗”、
4.7“電源參數波動試驗”、
4.7“環境光線干擾試驗”、
5.2.2“一致性試驗”、
5.2.3“重復性試驗”、
5.2.4“方位試驗”、
5.2.5“通電試驗”、
5.2.6“電源參數波動試驗”、
5.2.7“環境光線干擾試驗”；
（三)符合 EN 54-10 Fire detection and fire alarm systems - Part 10: Flame detectors - Point detectors 中響應閾值測量、一致性試驗、重復性試驗、方位試驗、通電試驗、電源參數波動試驗、環境光線干擾試驗。
三、實驗室環境要求
? 溫度: 15℃～35℃（25℃左右為佳）
? 相對濕度：25%RH～75%RH
? 大氣壓力：86kPa～106kPa
? 無陽光直接照射或其他熱源直接輻射
? 禁止存在明火
? 周圍無強氣流對流、強電磁場影響、強力振動
? 電源供給容易
? 地坪面相對水平
? 使用空間：長3.8米、寬3.0米（含操作空間）、高3.0米以上
8.2要求設備、設施
? 本設備尺寸、用電功率：
? 設備尺寸：長*寬*高：2780mm×530mm×1370mm
? 總功率：AC220V，600w
? 供電電源：AC220V 50HZ(電壓波動≦±10%)。
? 甲烷：99%甲烷(1瓶)，我司配備氣瓶柜。
? 實驗室保持良好通風。
? 設備離墻壁最小距離600 mm。
四、 主要技術指標
4.1 儀器組成：由光學軌道、紅紫外光源、減光片、快門、調制器、試樣滑臺支架等；
4.2 光學軌道：
4.2.1 雙電動位移軌道，有效長度：2.5m，移動測量精度在±4mm，
4.2.2 平直度：<0.04mm；
4.3 紅紫外光源：
4.3.1 利用甲烷燃燒產生的火焰作為紅紫外光源；
4.4 燃氣：為不低于 99.9%純度的甲烷；
4.5 可確保光源輻射能的變化量低于±5%；
4.6 供氣管路采用燃氣流量調節閥；
4.7 供氣管路采用燃氣電磁閥，由控制部分控制燃氣的切斷；
4.8 點火方式：采用遠程控制高壓電子點火；
4.9 減光片：
4.9.1 作用：起衰減紫外輻射作用；
4.9.2 波長：200nm~300nm，中性紫外減光片，50%、60%物理減光片；
4.10 調制器：
4.10.1 用于有閃爍頻率要求的試樣；
4.10.2 由斬光器和直流電機組成；
4.10.3 調整直流電機驅動斬光器以所需要的旋轉頻率，對火焰燃燒產生的輻射進行調制。
4.11 試樣滑臺支架：
4.11.1 功能：可以安裝不同型號的試樣并能沿光學軌道滑動；
4.11.2 滑臺支架高度：10~200mm 可調
4.11.3 滑臺支架處理：整個支架全部進行黑化處理，表面不能發生反射；
4.11.4 試樣安裝位置角度調節：能以光學軌道軸心的垂線為軸旋轉，并獨立地繞垂直于光軸的第二軸旋轉，并穿過光軸與探測器感應元件平面的交點，以±5°精度的角度旋轉。可以調節試樣的軸線與光軸的夾角分別為 0°、15°、30°、45°、60°調節；
4.11.5 滑臺支架移動速度：50mm/s
4.11.6 探測器距火焰移動范圍：0～2500mm（出廠設定初始位置 2000mm）
4.12 響應點 D 值測量：采用步進電機驅動試樣的安裝支架，可精確測出試樣響應點 D 值；
4.13 電源參數波動試驗：
4.13.1 采用可調電源；
4.13.2 電壓調節范圍：0~50v 任意調節；
4.14 控制部分：
4.14.1 采用觸摸屏+PLC 控制；
4.14.2 馬達：步進馬達兩個分別控制光學軌道水平移動和旋轉角度改變；直流馬達一個， 控制調制器改變閃光頻率；
4.15 斬光器斬光頻率：0-14HZ; （使用時可以連續調整斬光頻率，不使用時，斬光器自動旋轉至停止位，不遮擋光路）；
4.16 快門：便于探測器接收紅、紫外光源，應允許以 2s 的精度控制探測器暴露于光源的持續時間；
4.17環境光線干擾試驗裝置：光源由兩個相同的 25W 鎢絲白織燈組成，的色溫為 2850K±100K，
4.18 供電電源：50Hz、AC220V，600W。
4.19 激光束：便于調整試樣和光源處于同一水平線。
4.20 不包含輻射計
