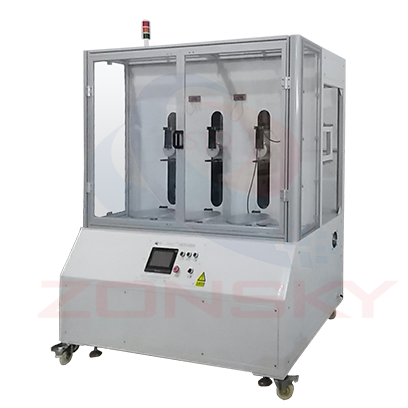

ZY6317 3D 反復扭轉試驗機（Torsion Test）
ZY6317 3D扭轉試驗機（3D Torsion Test）,電纜反復扭轉試驗機，適用用于TUV、VDE、UL等高柔性電纜檢測要求。機臺結構為符合扭轉-彎曲組合同步試驗結構，主要用于金屬線材的在使用過程中的反復扭轉-彎曲組合動作的疲勞試驗，以檢測金屬線材在反復扭轉-彎曲試驗中承受塑性變形的性能和顯出來的缺陷。 ?
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍：
ZY6317 3D扭轉試驗機（3D Torsion Test）,適用于TUV、VDE、UL等高柔性電纜檢測要求。機臺結構為符合扭轉-彎曲組合同步試驗結構，主要用于金屬線材的在使用過程中的反復扭轉-彎曲組合動作的疲勞試驗，以檢測金屬線材在反復扭轉-彎曲試驗中承受塑性變形的性能和顯出來的缺陷。
二、符合標準：
符合TUV萊茵 2 PfG 2577/08.16附錄I標準要求。
三、主要特點：
3.1 PLC觸摸屏顯示：
3.1.1參數設置：機臺控制相關參數
3.1.2測試條件：測試速度、測試次數、測試角度方向、控制條件等
3.1.3測試監控：當前設備運行狀態，如電線測試時實際速度、次數、角度、顯示日期時間等
3.2 無人監守：設備可通過監測樣品的回路，自動判斷樣品的通斷，偵測到回路斷開時，可選擇暫停設備運轉測試，并以聲光警示，直至人工檢查確認后再繼續測試
3.3 專用夾具：根據不同線徑的線纜配有相適應的夾持治具
3.4 機臺性能：采用觸摸屏＋PLC＋松下伺服電機，運行平穩，大扭力、高定位精度、長壽命使用、低噪聲
3.5 在線監測：為2組，每組一對接口，可滿足2對電線同時監測，接線盤安裝于各個工位樣品正上方，方便接插線纜。
四、主要參數：
測試工位：三工位，扭轉-彎曲同步或獨立控制
試驗方式：扭轉-彎曲符合，樣品上端固定于彎曲治具、下端固定于旋轉平臺進行測試
試樣最大直徑：φ3~30mm
測試速度：0~60次/分鐘可調
扭轉角度：±360°數字設定
彎折角度：±120°數字設定
彎折點與扭轉點的距離：100-300mm可調節，兩點間采用適配管限制其活動空間
控制方式：觸摸屏控制：扭轉-彎曲的起始角度能同步或獨立設定
計數位數：0-99999999次
電機：松下伺服電機
安全防護：進口PVC防護罩
機臺材質：主體部分：采用45#優質鋼材架構；扭轉盤：鋁質合金300mm
動力與傳動：采用進口原產工業同步帶與同步輪
安全防護：右側測試位上安全防護罩
機臺尺寸：W1000*D600*H900mm
電源：220V，50/60Hz 10A
如需了解更多關于扭轉試驗機_彎曲扭轉試驗機_反復扭轉試驗機生產廠家請聯系中諾儀器，我們將為您提供全方位專業的電線電纜檢測實驗室規劃、設計、實施、設備一體化方案，虔誠為您服務。
