- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務

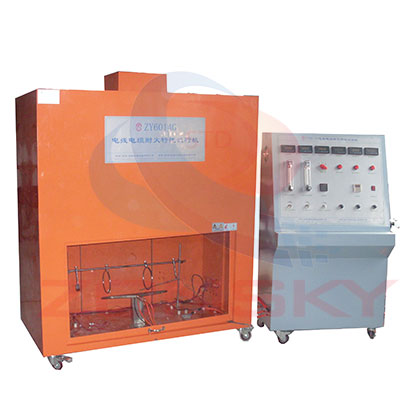

適用范圍：
適用于測定成品硅橡膠絕緣電纜在燃燒時保持電路完整性的能力。
符合標準：
符合GJB774-1999標準要求。
性能參數：
● 儀器組成：由燃燒室、試驗架、供電電源、燃燒器、氣源組成；
● 試驗箱：能容納水平安裝的噴燈和懸吊的試樣，頂部裝有抽氣風扇，鄰近底部沿側面應有進氣孔。抽氣風扇應足夠排去煙和氣，但不產生太大的吸力。試驗箱的設計既要盡量減小水平氣流，又要在進行燃燒試驗時允許產生的氣體能自由循環交換。
● 燃燒器：為文丘里帶型氣體噴燈，火焰燃燒長度為610mm，能產生規定的火焰，能產生0.778m3/h燃燒天然氣，其熱值為38292±766kj/ m3，或其他有等效熱量和溫度值的氣體；
● 供電電源：
1.電壓：AC0~5000V可設定；
2.功率：10kw；
3.電流：0~1A可設定。
● 試樣架：將試樣懸吊在試樣架上，噴燈平行對著試樣，試樣與噴燈頂部垂直線的水平距離為45~50mm。試樣的懸吊應不嚴重阻礙火焰噴向試樣，并避免阻礙試樣任何部分滴落。試樣燃燒時，其離噴燈頂面應大于19mm。
● 燃氣氣路：含燃氣流量計、空氣流量計、流量調節閥、空氣調節閥以及管路。
| 電線電纜各標準試驗儀器 | ||
| 根據GB/T2951系列標準配置 | ||
| ZY6011熱老化試驗機 | ZY6162/GY2670A高壓測試臺/耐壓測試機 | ZY6160抗開裂卷繞(熱沖擊)試驗裝置 |
| ZY6020空氣彈/氧氣彈老化試驗機 | ZY6227絕緣和護套收縮試驗裝置 | ZY6024試片磨平機 |
| DH-300比重計 | ZY6171吸水試驗裝置 | ZY6270介電常數測定儀 |
| ZY6010/ZY6010A微電腦拉力試驗機 | ZY6046C低溫試驗機 | ZY6012試片切片機 |
| ZY6180熱延伸試驗裝置 | ZY6266電纜絕緣和護套材料填充膏油分離試驗 | ZY6135試片削片機 |
| ZY6050高溫壓力試驗裝置 | ZY6268電纜絕緣和護套材料填充膏總酸值試驗 | ZY6029啞鈴刀模 |
| ZY6049高、低溫沖擊器 | ZY6040A擠出外套刮磨試驗機 | ZY6273填充膏直流電阻率測試儀 |
| ZY6002恒溫水槽 | ZY6100絕緣增量測定裝置 | CPJ3015投影儀 |
| ZY6003恒溫油槽 | ZY6052/ZY6052A溶融指數測定儀 | ZY6107氧化誘導期（OIT）試驗機 |
| ZY6034A低溫卷繞試驗裝置 | ZY6072耐臭氧老化試驗機 | ZY6265電纜絕緣和護套材料填充膏滴點試驗裝置 |
| ZY6216低溫拉伸試驗機 | ZY6086耐環境應力開裂試驗裝置 | ZY6267電纜絕緣和護套材料填充膏低溫脆化試驗裝置 |
| ZY6089熱穩定性試驗機 | ZY6186絕緣和護套失重試驗裝置 | ZY6269電纜絕緣和護套材料填充膏腐蝕性試驗裝置 |
| ZY6065聚乙烯中碳黑含量測定儀 | ||
| 根據GB/T3048系列標準配置 | ||
| TH2513/TH2512/QJ57金屬導體材料電阻率測試儀 | ZY6006火花試驗機 | PC40B/GY2681絕緣電阻測試儀 |
| TH2513/TH2512/QJ57導體直流電阻測試儀 | ZY6084介質損耗角正切試驗儀 | ZY6058B-WR電線電纜耐電痕試驗機 |
| ZY6001導體電阻夾具 | ZY6087沖擊電壓試驗機 | ZY6156C表面電阻試驗裝置 |
| ZY6156半導電橡塑材料體積電阻率測試儀 | ZY6088直流電壓試驗機 | ZY6162高壓測試臺/耐壓測試機 |
| 根據GB/T5013和GB/T5023系列標準配置 | ||
| ZY6011A/ZY6011B熱老化試驗機 | ZY6032-2L/3L電線二輪/三輪曲撓試驗機 | ZY6160抗開裂卷繞(熱沖擊)試驗裝置 |
| ZY6020空氣彈/氧氣彈老化試驗機 | ZY6032A電線靜態曲撓試驗機 | ZY6024試片磨平機 |
| DH-300比重計 | ZY6032E電梯電纜曲撓試驗機 | ZY6012試片切片機 |
| ZY6010/ZY6010A微電腦拉力試驗機 | ZY6052/ZY6052A溶融指數測定儀 | ZY6135試片削片機 |
| ZY6180熱延伸試驗裝置 | ZY6086耐環境應力開裂試驗裝置 | ZY6029啞鈴刀模 |
| ZY6050高溫壓力試驗裝置 | ZY6014E電梯電纜燃燒試驗機 | ZY6063錫焊性試驗機 |
| ZY6049高、低溫沖擊器 | ZY6065聚乙烯中碳黑含量測定儀 | ZY6093荷重斷芯試驗裝置 |
| ZY6002/ZY6003恒溫水槽/恒溫油槽 | TH2513低電阻測量儀 | ZY6210絕緣線芯撕離試驗裝置 |
| ZY6034/ZY6034A低溫冷彎試驗機 | GY2681絕緣電阻測試儀 | ZY6036A光學測量顯微鏡 |
| ZY6216低溫拉伸試驗機 | ZY6014B單根電線電纜垂直燃燒試驗機 | CPJ3015投影儀 |
| ZY6089熱穩定性試驗機 | ZY6072耐臭氧老化試驗機 | ZY6139橡皮特軟扭絞試驗機 |
| ZY6162/GY2670A高壓測試臺/耐壓測試機 | ZY6014電線電纜燃燒試驗機 | ZY6081絕緣和護套失重試驗機 |
| ZY6152電線電纜耐磨試驗機 | ZY6217紡纖編織層的耐熱試驗機 | ZY6015電線電纜彎曲試驗機 |
| ZY6226電梯電纜中心墊芯抗張強度裝置 | ZY6154A真空烘箱 | |
| 礦物絕緣電纜根據GB/T13033系列標準配置 | ||
| ZY6011熱老化試驗機 | ZY6162/GY2670A高壓測試臺/耐壓測試機 | ZY6014J-GB線纜和光纜線路完整性燃燒試驗機 |
| ZY6010/ZY6010A微電腦拉力試驗機 | ZY6006火花試驗機 | ZY6015G礦物絕緣電纜彎曲試驗機 |
| CPJ3015投影儀 | ZY6014B單根電線電纜垂直燃燒試驗機 | ZY6098礦物絕緣電纜壓扁試驗機 |
| TH2513低電阻測量儀 | ZY6192鹵酸氣體釋出測定裝置 | ZY6046C高低溫試驗機 |
| GY2681絕緣電阻測試儀 | ZY6166電線電纜煙密度試驗機 | |
| 礦用橡套軟電纜以及煤礦用電纜根據GB/T12972系列標準配置 | ||
| ZY6011熱老化試驗機 | ZY6042A自動表面印字耐磨試驗機 | ZY6097礦用電纜擠壓試驗機 |
| ZY6020空氣彈/氧氣彈老化試驗機 | ZY6156A絕緣材料體積電阻測試儀 | ZY6223礦用電纜彎曲試驗機 |
| ZY6162/GY2670A高壓測試臺/耐壓測試機 | ZY6156B電纜半導電屏蔽電阻率測試裝置 | ZY6101特種電纜撕裂強度試驗裝置 |
| ZY6010/ZY6010A微電腦拉力試驗機 | ZY6046C高低溫試驗機 | ZY6084介質損耗角正切試驗儀 |
| ZY6180熱延伸試驗裝置 | ZY6227絕緣和護套收縮試驗裝置 | ZY6087沖擊電壓試驗機 |
| ZY6002/ZY6003恒溫油槽 | ZY6014D成束線纜垂直燃燒試驗機 | ZY6085局部放電試驗機 |
| ZY6171重量吸水性試驗裝置 | TH2513低電阻測量儀 | ZY6156E礦用電纜表面電阻測試裝置 |
| ZY6024試片磨平機 | GY2681絕緣電阻測試儀 | ZY6014P煤礦電纜負載燃燒試驗機 |
| ZY6012試片切片機 | ZY6014B單根電線電纜垂直燃燒試驗機 | ZY6050高溫壓力試驗裝置 |
| ZY6135試片削片機 | ZY6072耐臭氧老化試驗機 | ZY6160抗開裂卷繞(熱沖擊)試驗裝置 |
| ZY6029啞鈴刀模 | ZY6221礦用電纜過渡電阻測試儀 | ZY6159A半導電層剝離試驗裝置 |
| CPJ3015投影儀 | ZY6096礦用電纜機械沖擊試驗機 | |
| 擠包絕緣電力電纜及附件以及額定電壓1kv和10kv架空絕緣電纜根據GB/T12706系列和GB/T14049標準配置 | ||
| Zy6011熱老化試驗機 | ZY6058B-WR電線電纜耐電痕試驗機 | ZY6085局部放電試驗機 |
| ZY6162/GY2670A高壓測試臺/耐壓測試機 | ZY6052/ZY6052A溶融指數測定儀 | ZY6049高、低溫沖擊器 |
| ZY6010/ZY6010A微電腦拉力試驗機 | ZY6074氙弧老化試驗機 | ZY6077HEPR絕緣彈性模測定裝置 |
| ZY6180熱延伸試驗裝置 | ZY6042A自動表面印字耐磨試驗機 | IRHDHEPR絕緣硬度測定 |
| ZY6002/ZY6003恒溫油槽 | ZY6164塑料沖擊脆化溫度測定儀 | ZY6062透水試驗裝置 |
| ZY6171重量吸水性試驗裝置 | ZY6173固體絕緣材料電介強度試驗機 | ZY6050高溫壓力試驗裝置 |
| ZY6024試片磨平機 | ZY6084介質損耗角正切試驗儀 | ZY6160抗開裂卷繞(熱沖擊)試驗裝置 |
| DH-300比重計 | ZY6153架空絕緣電纜耐磨性能試驗機 | ZY6015H特種電纜特殊彎曲試驗裝置 |
| ZY6012試片切片機 | TH2513低電阻測量儀 | ZY6279電力電纜附件潮濕和鹽霧試驗機 |
| ZY6135試片削片機 | GY2681絕緣電阻測試儀 | ZY6162B交流濕態耐壓試驗機 |
| ZY6029啞鈴刀模 | ZY6014B單根電線電纜垂直燃燒試驗機 | ZY6281屏蔽故障電流引發試驗裝置 |
| ZY6089熱穩定性試驗機 | ZY6072耐臭氧老化試驗機 | ZY6228架空電纜粘附力(滑脫)試驗機 |
| CPJ3015投影儀 | ZY6192鹵酸氣體釋出測定裝置 | ZY6159A半導電層剝離試驗裝置 |
| ZY6159B絕緣屏蔽的可剝離性試驗裝置 | ZY6166電線電纜煙密度試驗機 | ZY6138微控型熱變形、維卡軟化點溫度測定儀 |
| ZY6156B電纜半導電屏蔽電阻率試驗裝置 | ZY6014D成束線纜垂直燃燒試驗機 | ZY6086耐環境應力開裂試驗裝置 |
| ZY6046C高低溫試驗機 | ZY6065聚乙烯中碳黑含量測定儀 | ZY6270介電常數測定儀 |
| ZY6227絕緣和護套收縮試驗裝置 | ZY6200氟含量試驗儀 | ZY6156A絕緣材料體積電阻測試儀 |
| ZY6275電力電纜短路熱穩定性試驗機 | ZY6087沖擊電壓試驗機 | |
| ZY6276電力電纜動穩定試驗機 | ZY6280電力電纜附件屏蔽泄漏電流測試裝置 | |
| 聚乙烯絕緣高壓電力電纜及附件，根據GB/T11017、GB/T22078標準配置 | ||
| ZY6011熱老化試驗機 | ZY6046C高低溫試驗機 | ZY6085局部放電試驗機 |
| ZY6162高壓測試臺 | ZY6042A自動表面印字耐磨試驗機 | ZY6049高、低溫沖擊器 |
| ZY6010/ZY6010A微電腦拉力試驗機 | ZY6173固體絕緣材料電介強度試驗機 | ZY6062透水試驗裝置 |
| ZY6180熱延伸試驗裝置 | ZY6084介質損耗角正切（tanδ）試驗儀 | ZY6050高溫壓力試驗裝置 |
| ZY6024試片磨平機 | TH2812CLCR測試儀 | ZY6015H特種電纜特殊彎曲試驗裝置 |
| DH-300比重計 | ZY6307電力電纜附件壓力泄漏試驗裝置 | ZY6270介電常數測定儀 |
| ZY6012試片切片機 | TH2513低電阻測量儀 | ZY6156A絕緣材料體積電阻測試儀 |
| ZY6135試片削片機 | GY2681絕緣電阻測試儀 | ZY6277電力電纜導體溫度測定裝置 |
| ZY6029啞鈴刀模 | ZY6014B單根電線電纜垂直燃燒試驗機 | ZY6283熱循環電壓試驗裝置 |
| CPJ3015投影儀 | ZY6065聚乙烯中碳黑含量測定儀 | ZY6040A擠出外套刮磨試驗機 |
| ZY6156B電纜半導電屏蔽電阻率試驗裝置 | ZY6087沖擊電壓試驗機 | ZY6310鋁套腐蝕擴展試驗裝置 |
| ZY6308電力電纜附件真空漏增試驗裝置 | ||
| 電線電纜燃燒阻燃類配置清單 | ||
| ZY6014電線電纜垂直/水平燃燒試驗機（簡易型） | ZY6014J-GB-ZN線纜或光纜線路完整性燃燒試驗機 | ZY6082HPN型軟線燃燒發弧試驗機 |
| ZY6014-HR電線電纜水平燃燒試驗機 | ZY6014J-BS-ZN耐火電纜線路完整性燃燒試驗機 | ZY6111UL1685標準電纜及光纜垂直成束火焰傳播試驗室 |
| ZY6014-VR電線電纜垂直燃燒試驗機 | ZY6014J-GB-BS-ZN耐火電纜線路完整性燃燒試驗機 | ZY6112UL 1666電纜及光纜豎井管道垂直燃燒試驗機 |
| ZY6014-VHR電線電纜水平/垂直燃燒試驗機 | ZY6014J-GB-HV中壓耐火電纜線路完整性燃燒試驗機 | ZY6113UL910標準水平燃燒試驗裝置 |
| ZY6014AVW-1大型燃燒試驗機 | ZY6014L電控配電用電纜橋架火焰蔓延性能試驗機 | ZY6166-PC微控型電線電纜煙密度試驗機 |
| ZY6014A-UL510絕緣膠帶燃燒試驗機 | ZY6014P-3KA煤礦電纜條件下燃燒試驗機 | ZY6166A-PC建筑材料燃燒或分解煙密度試驗機 |
| ZY6014B單根電線電纜垂直燃燒試驗機 | ZY6017塑料水平垂直燃燒試驗機 | ZY6166B-PC微控型塑料煙密度測定儀 |
| ZY6014B-GJB艦船用電纜單根垂直燃燒試驗機 | ZY6017-UL94-HBF泡沫塑料水平燃燒試驗機 | ZY6166B-PC-MF微控型塑料煙密度測定儀 |
| ZY6014B-VHS單根電線電纜水平/垂直/傾斜燃燒試驗機 | ZY6017A-UL94 5VA 5VB塑料垂直燃燒試驗機 | ZY6166B-GJB艦船用電纜煙指數試驗儀 |
| ZY6014B-DG電氣安裝用導管垂直燃燒試驗機 | ZY6017B泡沫塑料水平垂直燃燒試驗機 | ZY6166C-PC微控型固體材料煙密度測定儀 |
| ZY6014C單根電線電纜傾斜燃燒試驗機 | ZY6017B-VB硬質泡沫塑料垂直燃燒試驗機 | ZY6166D-PCNBS煙密度測試箱 |
| ZY6014G電線電纜耐火試驗機裝置（老標準，已停產） | ZY6069點著溫度測定儀 | ZY6286航空材料燃燒試驗機 |
| ZY6014H航空電線電纜燃燒試驗機 | ZY6070塑料熾熱棒法燃燒性能測試儀 | ZY6290乙烯塑料制品阻燃測試儀 |
| ZY6014I-WR電線絕緣層可燃性試驗機 | ZY6081汽車管道表面耐火燃燒試驗機 | ZY6291母線槽垂直耐火試驗爐 |
| ZY6014I-VEB紡織品垂直方向試樣易點燃性測定儀 | ZY6081C車輛用電線抗延燃試驗機 | ZY6302織物表面燃燒性能測定儀 |
| 機械性能試驗設備配置清單 | ||
| ZY6001導體電阻夾具 | ZY6027跌落試驗機 | ZY6140加硫成型機 |
| ZY6004-3SET插頭突拉試驗機(三組) | ZY6028插頭線靜態拉力試驗機 | ZY6152橡皮絕緣電纜耐磨試驗機 |
| ZY6007插頭拔出力試驗裝置 | ZY6030電線垂直扭轉試驗機 | ZY6152-GJB艦船用電纜磨損試驗機 |
| ZY6010D二芯電線電纜撕裂試驗機 | ZY6031振動試驗機 | ZY6071B聯鎖鎧裝沖擊試驗機 |
| ZY6010G-12T靜態擠壓力試驗機 | ZY6032B抗彎折試驗裝置 | ZY6076鹽水針孔試驗儀 |
| ZY6015電線電纜六組搖擺試驗機 | ZY6033插頭線吊重擺動試驗機 | ZY6097A微機控制抗折試驗機 |
| ZY6015-QB道路車輛電纜搖擺試驗機 | ZY6034臥式低溫冷彎試驗機 | ZY6097B電池擠壓試驗機機 |
| ZY6015A電源線彎曲試驗機 | ZY6034C汽車用薄皮電線低溫卷繞試驗裝置 | ZY6098-5T礦物絕緣電纜壓扁試驗機 |
| ZY6015B-WEND充電樁線纜搖擺試驗機 | ZY6035A汽車連接器電壓降測試儀 | ZY6212電纜導體去芯裝置 |
| ZY6015B-EIA電器連接線彎曲試驗機 | ZY6035B電氣安裝用導管電壓降測試儀 | ZY6213-SP插座機械強度沖擊試驗機(擺錘沖擊試驗裝置) |
| ZY6015F金屬裸電線反復彎曲試驗機 | ZY6041蒸汽老化試驗機 | ZY6216電線電纜低溫拉伸試驗裝置 |
| ZY6022電線柔軟度試驗機 | ZY6109成品電纜鎧裝層彎曲試驗機 | ZY6228架空電纜粘附力（滑脫）試驗裝置 |
| ZY6023破裂強度試驗機 | ZY6109A裸電線單向彎曲試驗機 | ZY6237風能電纜低溫扭轉試驗機 |
| ZY6024A雙頭試料磨平機 | ZY6137A簡支梁沖擊試驗機（數顯型） | ZY6139-Ⅱ橡皮特軟扭絞試驗機（雙組） |
| ZY6025絕緣壁厚測試儀 | ZY6026電源線拉扭試驗機 | |
