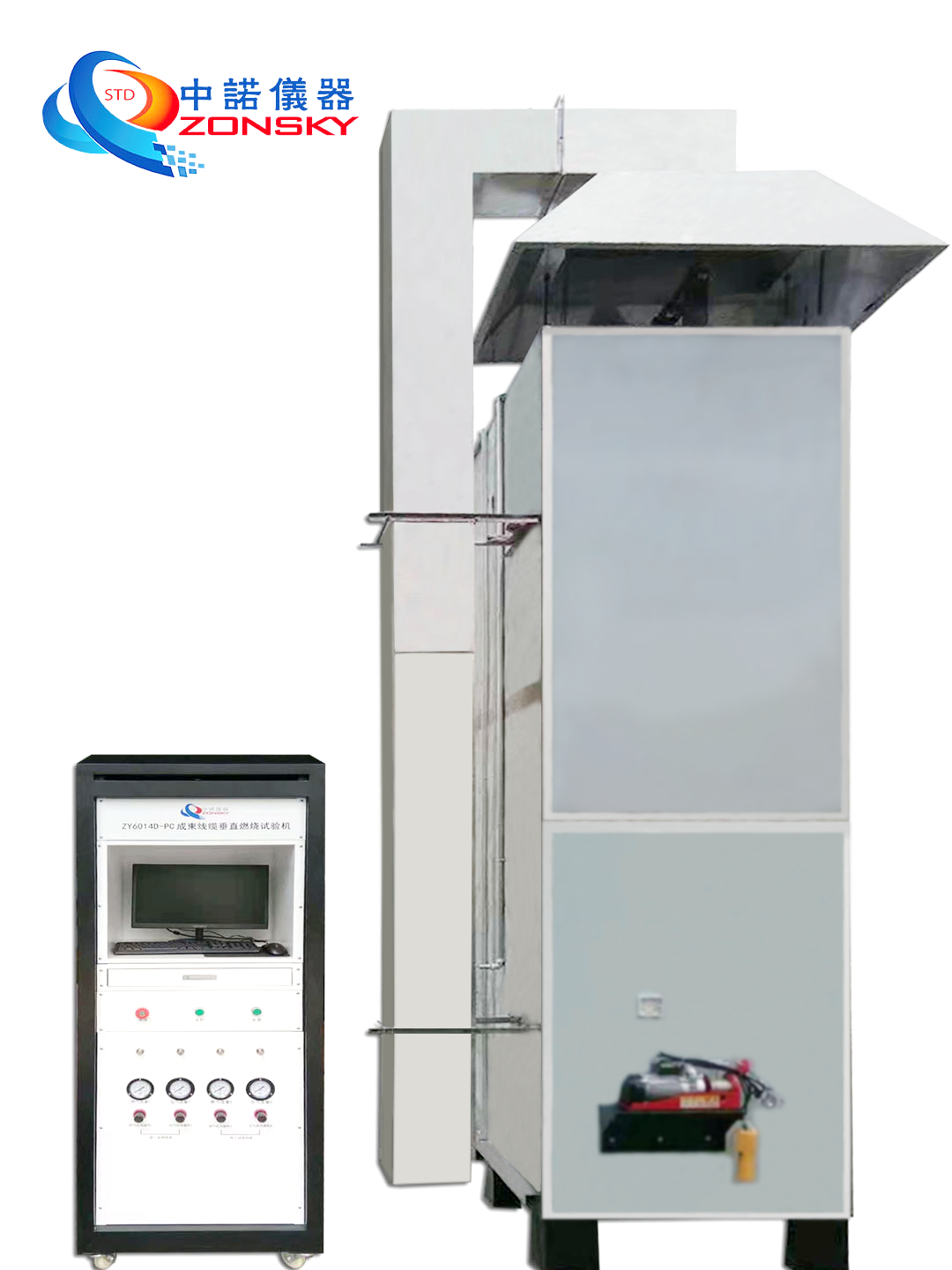

ZY6014D 成束線纜燃燒試驗機+煙塵凈化系統
ZY6014D成束線纜燃燒試驗機是嚴格按照GB/T18380.31-2008等標準要求生產，用來評定垂直安裝的成束電線電纜或光纜在規定的條件下抑制火焰垂直蔓延的能力;即用于測定阻燃電線電纜阻燃性能。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
ZY6014D成束電線電纜垂直燃燒試驗機應用范圍：
ZY6014D成束電線電纜垂直燃燒試驗機是嚴格按照GB/T18380.31-2008等標準要求生產，用來評定垂直安裝的成束電線電纜或光纜在規定的條件下抑制火焰垂直蔓延的能力;即用于測定阻燃電線電纜阻燃性能。
ZY6014D成束線纜垂直燃燒試驗機
符合GB/T19666-2019標準阻燃性能的成束線纜阻燃性能要求
試樣非金屬材料體積7L/m，供火時間40mm；
試樣非金屬材料體積3.5L/m，供火時間40mm；
試樣非金屬材料體積1.5L/m，供火時間20mm；
試樣非金屬材料體積0.5L/m，供火時間20mm；
嚴格按照GB/T18380.31-2008設計，滿足GB/T18380.33、GB/T18380.34、GB/T18380.35、GB/T18380.36試驗方法。
ZY6014D成束電線電纜垂直燃燒試驗機設備組成部分：
1、實驗裝置
a)、試驗箱：實驗裝置應是一個寬（1000±100）mm，深（2000±100）mm和高（4000±100）mm的自立箱體。
b)試驗箱的后墻和兩側應采用傳熱系數約為0.7W?m-2?K-1的熱絕緣，1.5mm厚的USU304不銹鋼板，中間包覆65mm厚的保溫礦物纖維，外為1.5mm厚的USU304不銹鋼板。
2、空氣源：
a)、進氣口裝有數顯空氣速度風速速計，空氣的氣體流量為（5000±500）L/min；
b)、試驗完畢后：如果停止供火一小時試樣還在燃燒，設有報警和采用淋雨強行停止燃燒的裝置；
3、鋼梯類型：寬（500±5）mm標準型鋼梯寬（800±10）mm寬型鋼梯材質為USU304不銹圓鋼；
4、排放凈化物裝置：
a)、試驗箱上部裝有數顯風速計確保風的流速小于8M/S，不會影響試驗箱內空氣流量；
b)、煙霧的收集和洗滌煙塵裝置：采用SUS304不銹鋼，直徑為800mm高度為3500mm。
5、引燃源：
a)、類型：引燃源應包括一個或兩個帶型丙烷燃氣噴燈及其配套流量計和文丘里混合器。其供火表面應為鉆有242個直徑為1.32mm孔徑的扁平金屬板，這些孔的中心距離為3.2mm，分三排交錯排列，每排分別為81、80和81個，分布在標稱尺寸為257×4.5mm的范圍內。另外，在噴火板兩側各開一排小孔，這些導向孔可保持火焰的穩定燃燒。
b)、每個噴燈配備準確裝置以控制丙烷和空氣流入速率。可以采用轉子流量計或質量流量計。
6、引燃源位置：
a)、噴燈應水平放置，距電纜試樣前表面（75±5）mm，距試驗箱底部（600±5）mm，并與鋼梯軸線對稱。噴燈供火點應位于鋼梯兩根橫檔之間的中心，并且距試樣下端至少500mm。
ZY6014D成束電線電纜垂直燃燒試驗機主要參數：
主要材料：1.5mm厚的USU304不銹鋼板；
包覆材料：包覆65mm厚的保溫礦物纖維；
試驗箱尺寸：寬*深*高 1000mm*2000mm*4000mm（±100）
空氣源：采用先進數顯風速計
氣體流量：（5000±500）L/min
噴燈：優質噴燈
電線電纜燃燒試驗機相關文章：
| GB8624-2012《建筑材料及制品燃燒性能分級》標準全套檢測儀器設備配置方案 | ||
| GB8624標準必備儀器 | ||
| ZY6242建筑材料或制品的單體燃燒試驗機 | ZY6166A建筑材料分解煙密度試驗機 | ZY6234建筑材料及制品燃燒熱值測定裝置 |
| ZY6017D建筑材料不燃性試驗機 | ZY6155A數顯氧指數測定儀 | ZY6224材料產煙毒性危險分級試驗機 |
| ZY6017F建筑材料可燃性燃燒機 | ZY6017E建筑材料難燃性試驗機 | |
| GB8624標準必備儀器提及到的儀器 | ||
| ZY6017塑料水平垂直燃燒試驗機 | ZY6014I-VB紡織物垂直阻燃性能測試儀 | ZY6257軟體家具燃燒性能試驗機 |
| ZY6017-VB硬質泡沫塑料垂直燃燒試驗機 | ZY6235鋪地材料輻射熱通量試驗裝置 | ZY6194A軟體家具彈簧軟床墊和沙發抗引燃特性試驗機 |
| ZY6243錐形量熱儀 | ||
| GB20286-2006《公共場所阻燃制品及組件燃燒性能要求和標識》標準檢測儀器設備配置方案 | ||
| ZY6017D建筑材料不燃性試驗機 | ZY6246地毯灼熱燃燒試驗機 | ZY6017C汽車內飾材料燃燒試驗機 |
| ZY6017F建筑材料可燃性試驗機 | ZY6249A阻燃木材燃燒試驗機(木垛法) | ZY6194標準床墊阻燃測試儀 |
| ZY6234建材制品燃燒熱值測試裝置 | ZY6249阻燃木材燃燒試驗機(火管法) | ZY6194A軟體家具彈簧軟床墊和沙發抗引燃特性試驗機 |
| ZY6242建筑材料或制品的單體燃燒試驗機 | ZY6288隔熱隔音材料耐燒穿試驗機 | ZY6119毛絨布表面燃燒測試儀 |
| ZY6235鋪地材料輻射熱通量試驗裝置 | ZY6014-45°紡織物阻燃性能測試儀 | ZY6120玩具綜合燃燒性能試驗機 |
| ZY6224材料產煙毒性危險分級試驗機 | ZY6014I-HB織物水平燃燒儀 | ZY6245織物豎向多功能燃燒測試儀 |
| ZY6017塑料及塑料部件垂直/水平燃燒試驗機 | ZY6014I-VSB紡織品垂直方向試樣火焰蔓延測試儀 | ZY6238地毯燃燒試驗機 |
| ZY6017B-VB硬質泡沫塑料垂直燃燒試驗機 | ZY6178紙面石膏板遇火穩定性燃燒試驗機 | ZY6014B單根電線電纜垂直燃燒試驗機 |
| ZY6155A數顯氧指數測定儀 | ZY6252阻燃紙和紙板燃燒測試儀 | ZY6014D成束線纜垂直燃燒試驗機 |
| ZY6014I-VB紡織物垂直阻燃性能測試儀 | ZY6248門和卷簾耐火試驗爐 | ZY6166電線電纜煙密度試驗機 |
| ZY6166C固體材料煙密度測定儀 | ZY6166A建筑材料分解的煙密度試驗機 | ZY6014J-C電線電纜完整性燃燒試驗機 |
| ZY6243錐形量熱儀(建筑材料熱釋放速率試驗機) | ZY6239防火涂料燃燒試驗機（大板法） | ZY6192鹵酸氣體釋出測定裝置 |
| ZY6257家具和組件燃燒性能試驗機 | ZY6240防火涂料燃燒試驗機（隧道法） | ZY6260電線電纜熱釋放測試儀 |
| ZY6257A軟體家具阻燃性能試驗機 | ZY6241防火涂料燃燒試驗機（小室法） | |
| 申請消防機構抽樣檢測實驗室儀器設備配置方案 | ||
| ZY6017D建筑材料不燃性試驗機 | ZY6017B-VB硬質泡沫塑料垂直燃燒測試儀 | ZY6014I-VB紡織物垂直阻燃性能測試儀 |
| ZY6234建筑材料及制品燃燒熱值測定裝置 | ZY6014B單根電線電纜垂直燃燒機 | ZY6014I-VSB紡織品垂直方向試樣火焰蔓延測試儀 |
| ZY6242建筑材料或制品的單體燃燒試驗機 | ZY6192鹵酸氣體釋出測定裝置 | Zy6017塑料垂直水平燃燒試驗機 |
| ZY6017F建筑材料可燃性燃燒機 | ZY6014D成束線纜垂直燃燒試驗機 | ZY6155A數顯氧指數測定儀 |
| ZY6224材料產煙毒性危險分級試驗機 | ZY6166電線電纜煙密度試驗機 | ZY6017B-HB泡沫塑料水平燃燒試驗機 |
| ZY6235輔地材料輻射熱通量試驗裝置 | ZY6014J-C電線電纜完整性燃燒試驗機 | ZY6014I-HB紡織物水平阻燃性能測試儀 |
| ZY6017E建筑材料難燃性試驗機 | ZY6501消防水帶試驗機 | ZY6014I-45°紡織物45°阻燃性能測試儀 |
| ZY6166A建筑材料分解煙密度試驗機 | ZY6502消防栓槍口水壓試驗機 | ZY6238-45°地毯45°燃燒試驗機 |
| ZY6239防火涂料燃燒試驗機（大板法） | ZY6503滅火器筒體水壓多用試驗機 | ZY6507消防燈具綜合自動檢測儀 |
| ZY6243錘形量熱議 | ZY6504滅火器氣密性試驗箱 | ZY6508消防栓箱剛度試驗臺 |
| ZY6240防火涂料燃燒試驗機（隧道法） | ZY6505滅火器振動試驗臺 | ZY6509消防水帶試驗儀 |
| ZY6241防火涂料燃燒試驗機（小室法） | ||
| 家具及家具制品防火/阻燃（國家）實驗室儀器配置方案 | ||
| ZY6017D建筑材料不燃性試驗機 | ZY6246地毯灼熱燃燒試驗機 | ZY6257A軟體家具阻燃性能試驗機 |
| ZY6017F建筑材料可燃性試驗機 | ZY6249A阻燃木材燃燒試驗機(木垛法) | ZY6017C汽車內飾材料燃燒試驗機 |
| ZY6234建材制品燃燒熱值測試裝置 | ZY6249阻燃木材燃燒試驗機(火管法) | ZY6194標準床墊阻燃測試儀 |
| ZY6242建筑材料或制品的單體燃燒試驗機 | ZY6288隔熱隔音材料耐燒穿試驗機 | ZY6194A軟體家具彈簧軟床墊和沙發抗引燃特性試驗機 |
| ZY6235鋪地材料輻射熱通量試驗裝置 | ZY6014-45°紡織物阻燃性能測試儀 | ZY6119毛絨布表面燃燒測試儀 |
| ZY6224材料產煙毒性危險分級試驗機 | ZY6014I-HB織物水平燃燒儀 | ZY6120玩具綜合燃燒性能試驗機 |
| ZY6017塑料及塑料部件垂直/水平燃燒試驗機 | ZY6014I-VSB紡織品垂直方向試樣火焰蔓延測試儀 | ZY6245織物豎向多功能燃燒測試儀 |
| ZY6017B-VB硬質泡沫塑料垂直燃燒試驗機 | ZY6178紙面石膏板遇火穩定性燃燒試驗儀 | ZY6238地毯燃燒試驗機 |
| ZY6155A數顯氧指數測定儀 | ZY6252阻燃紙和紙板燃燒測試儀 | ZY6241防火涂料燃燒試驗機（小室法） |
| ZY6014I-VB紡織物垂直阻燃性能測試儀 | ZY6248門和卷簾耐火試驗爐 | ZY6014B單根電線電纜垂直燃燒試驗機 |
| ZY6166C固體材料煙密度測定儀 | ZY6166A建筑材料分解的煙密度試驗機 | ZY6014D成束線纜垂直燃燒試驗機 |
| ZY6243錐形量熱儀(建筑材料熱釋放速率試驗機) | ZY6239防火涂料燃燒試驗機（大板法） | ZY6166電線電纜煙密度試驗機 |
| ZY6257家具和組件燃燒性能試驗機 | ZY6240防火涂料燃燒試驗機（隧道法） | ZY6014J-C電線電纜完整性燃燒試驗機 |
| ZY6192鹵酸氣體釋出測定裝置 | ZY6260電線電纜熱釋放測試儀 | |
| 國家重點實驗室儀器配置方案 | ||
| ZY6017D建筑材料不燃性試驗機 | ZY6246地毯灼熱燃燒試驗機 | ZY6262熱輻射火焰傳播測試儀 |
| ZY6017F建筑材料可燃性試驗機 | ZY6249A阻燃木材燃燒試驗機(木垛法) | ZY6263火焰蔓延性測試儀 |
| ZY6234建材制品燃燒熱值測試裝置 | ZY6249阻燃木材燃燒試驗機(火管法) | ZY6017+A+BUL94燃燒試驗儀 |
| ZY6242建筑材料或制品的單體燃燒試驗機 | ZY6288隔熱隔音材料耐燒穿試驗機 | ZY6192鹵酸氣體釋出測定裝置 |
| ZY6235鋪地材料輻射熱通量試驗裝置 | ZY6014-45°紡織物阻燃性能測試儀 | ZY6257C大型工業量熱裝置(10MW)熱釋放速率測試裝置 |
| ZY6224材料產煙毒性危險分級試驗機 | ZY6248門和卷簾耐火試驗爐 | ZY6254風洞裝置 |
| ZY6017塑料及塑料部件垂直/水平燃燒試驗機 | ZY6166A建筑材料分解的煙密度試驗機 | ZY6271屋頂/光伏電池組件燃燒測試儀 |
| ZY6017B-VB硬質泡沫塑料垂直燃燒試驗機 | ZY6239防火涂料燃燒試驗機（大板法） | ZY6272閥門，連接軟管，管道防火測試儀 |
| ZY6155A數顯氧指數測定儀 | ZY6240防火涂料燃燒試驗機（隧道法） | ZY6014E單根電線電纜水平燃燒試驗儀 |
| ZY6014I-VB紡織物垂直阻燃性能測試儀 | ZY6241防火涂料燃燒試驗機（小室法） | ZY6014C單根電線電纜傾斜燃燒試驗儀 |
| ZY6166C固體材料煙密度測定儀 | ZY6014B單根電線電纜垂直燃燒試驗機 | ZY6014I-HB織物水平燃燒儀 |
| ZY6243錐形量熱儀(建筑材料熱釋放速率試驗機 | ZY6014D成束線纜垂直燃燒試驗機 | ZY6014I-VSB紡織品垂直方向試樣火焰蔓延測試儀 |
| ZY6257家具和組件燃燒性能試驗機 | ZY6166電線電纜煙密度試驗機 | ZY6178紙面石膏板遇火穩定性燃燒試驗儀 |
| ZY6257A軟體家具阻燃性能試驗機 | ZY6014J-C電線電纜完整性燃燒試驗機 | ZY6252阻燃紙和紙板燃燒測試儀 |
| ZY6017C汽車內飾材料燃燒試驗機 | ZY6192鹵酸氣體釋出測定裝置 | ZY6247絕熱用巖棉熱荷重測試裝置 |
| ZY6194標準床墊阻燃測試儀 | ZY6260電線電纜熱釋放測試儀 | ZY6282NES煙毒性測試箱 |
| ZY6194A軟體家具彈簧軟床墊和沙發抗引燃特性試驗機 | ZY6257B全尺寸多功能速率實驗臺 | ZY6283NBS煙密度測試箱 |
| ZY6119毛絨布表面燃燒測試儀 | ZY6236建筑構件耐火試驗綜合爐 | ZY6261電力電纜母線槽燃燒性試驗爐 |
| ZY6120玩具綜合燃燒性能試驗機 | ZY6259自動噴水滅火系統實訓裝置 | ZY6244DIN54837大型燃燒箱 |
| ZY6238地毯燃燒試驗機 | ZY6245織物豎向多功能燃燒測試儀 | |
| IMO FTPC 船舶材料阻燃防火測試儀器設備配置方案 | ||
| ZY6017D建筑材料不燃性試驗機 | ZY6239B表面可燃性試驗裝置 | ZY6194A軟體家具彈簧軟床墊和沙發抗引燃特性試驗機 |
| ZY6166B塑料煙密度測定儀 | ZY6014I-VB紡織物垂直阻燃性能測試儀 | ZY6257A表面制品的實體房間火災試驗裝置 |
| ZY6248D耐火門構件和控制耐火試驗爐 | ||
| DIN5510-2：2009軌道車輛材料防火第2部分：火車材料和部件燃燒性能和并發現象，分類，要求和測試方法 | ||
| ZY6208鐵路車輛材料易燃性試驗機 | ZY6166B-PC微控型塑料煙密度測定儀 | ZY6166電線電纜煙密度試驗機 |
| ZY6244DIN54837軌道機車材料大型燃燒箱 | ZY6014B單根電線電纜垂直燃燒試驗機 | ZY6017塑料垂直/水平燃燒試驗機 |
| ZY6235鋪地材料輻射熱通量試驗機 | ZY6014F單根絕緣細電線電纜垂直燃燒試驗機 | ZY6155A數顯氧指數測定儀 |
| ZY6257軌道車輛座位燃燒大型量熱儀 | ZY6014D成束線纜燃燒試驗機 | |
| UIC564-2《國際客運車輛或國際航班使用的相同車輛防火和滅火措施的規定》儀器配置方案 | ||
| ZY6130列車硬性非熱塑性塑料材料防火性能試驗機 | ZY6017B-HB泡沫塑料水平燃燒試驗機 | ZY6134B列車地板布防火性能試驗機 |
| ZY6146A列車涂層和無涂層織物防火性能試驗機 | ZY6014B單根電線電纜垂直燃燒試驗機 | ZY6134列車硬性熱塑性材料料&地面鋪墊材料防火性能試驗機 |
| ZY6146B列車門窗橡膠封條防火性能試驗機 | ZY6145列車連接過道橡膠邊條防火性能試驗機 | ZY6188列車座椅防火性能試驗機 |
| ZY6146列車紡織品和門窗橡膠封條防火試驗機 | ZY6134A列車硬性熱塑性塑料材料防火性能試驗機 | ZY6189列車實比例防火性能燃燒室 |
| ZY6155A氧指數測定儀 | ||
| EN45545-2:2013《軌道車輛的防火保護 第2部分 材料和部件的火災行為要求》儀器配置方案 | ||
| ZY6263火焰橫向蔓延性測試儀 | ZY6195A全自動閉口閃點測試儀 | ZY6155A數顯氧指數測定儀 |
| ZY6243-PC錐形量熱儀 | ZY6014B單根電線電纜垂直燃燒試驗機 | ZY6282A煙毒性試驗箱 |
| ZY6166B塑料煙密度測定儀 | ZY6014D成束線纜燃燒機 | ZY6055灼熱絲試驗機 |
| ZY6017F材料可燃性試驗機 | ZY6166電線電纜煙密度測試儀 | ZY6017垂直、水平燃燒試驗機 |
| ZY6235-PC鋪地材料輻射熱通量試驗裝置 | ZY6257B-PC全尺寸多功能熱釋放速率實驗臺 | ZY6017D建筑材料不燃性試驗機 |
| ZY6234建筑材料及制品燃燒熱值測定儀 | ZY6194A軟體家具（床墊和沙發）抗引燃特性試驗機 | ZY6282A毒性試驗箱（管式蒸餾法） |
| ZY6195全自動開口閃點測試儀 | ||
相關檢測儀器
-
ZY6017 水平垂直燃燒試驗機
MORE -
ZY6014B 單根電線電纜垂直燃燒試驗機
MORE -
ZY6128 BS6853標準煙密度試驗機
MORE -
ZY6014B-DG 電氣安裝用導管垂直燃燒試驗機
MORE -
ZY6014J-GB-HV 中壓耐火電纜線路完整性燃燒試驗機
MORE -
ZY6014D-GJB 艦船用成束線纜燃燒試驗機
MORE -
ZY6014B-GJB 艦船用電纜單根垂直燃燒試驗機儀
MORE -
ZY6282A 燃燒毒性指數（CIT)測定儀
MORE -
ZY6011C-100L 電熱恒溫干燥老化箱
MORE -
ZY6162 高壓測試臺
MORE -

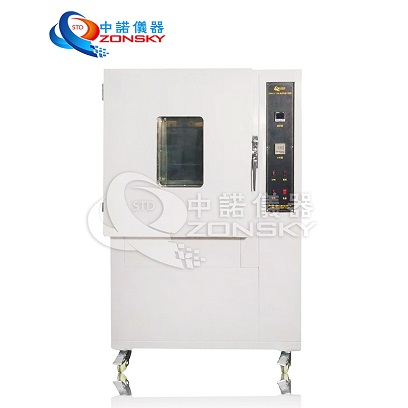

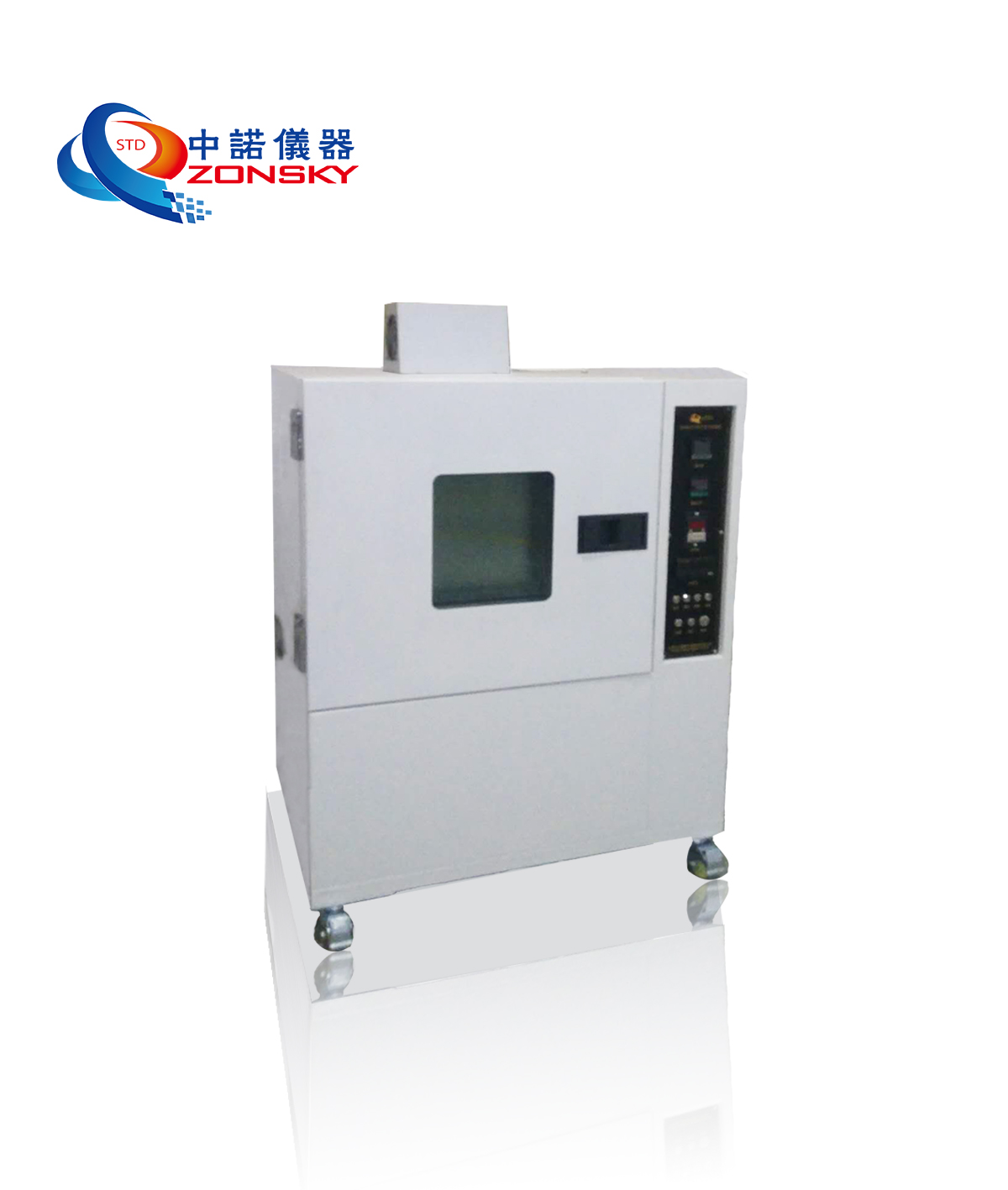

ZY6011A 換氣老化試驗機|換氣老化試驗箱
MORE -
ZY6032 電線電纜曲撓試驗機
MORE -

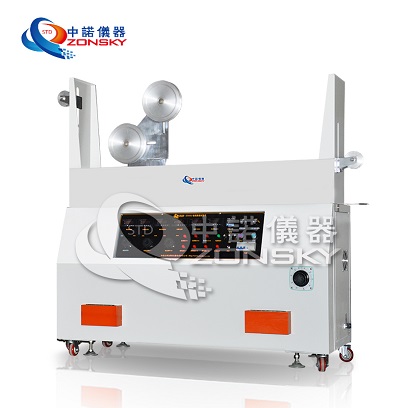

GB2099 UL817 電線電纜六組搖擺試驗機
MORE -
ZY6152A 電線電纜砂帶耐磨試驗機
MORE -
ZY6152 橡皮絕緣電線電纜耐磨試驗機
MORE -
ZY6015G 礦物絕緣電纜彎曲試驗機
MORE -
ZY6004-6SET 插頭突拉試驗機
MORE -

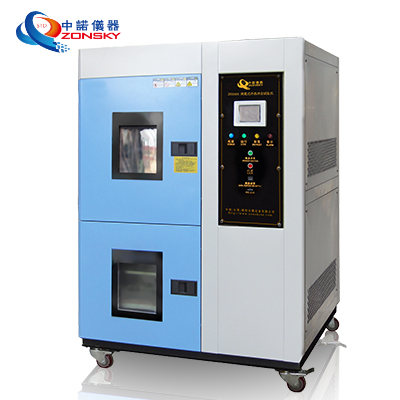

ZY6046B-80L-ZN 冷熱沖擊試驗箱
MORE -

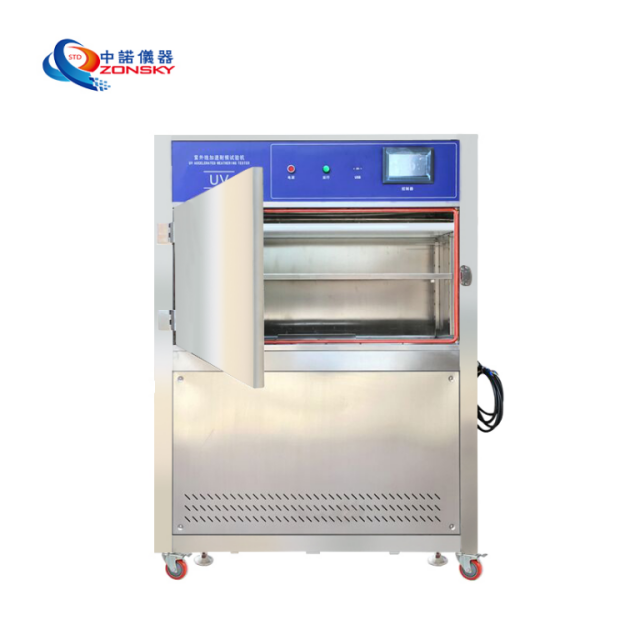

ZY6019B-ZN 紫外老化試驗箱
