ZY6525-PC 消防軟管卷盤密封、耐壓試驗機
應用領域：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務

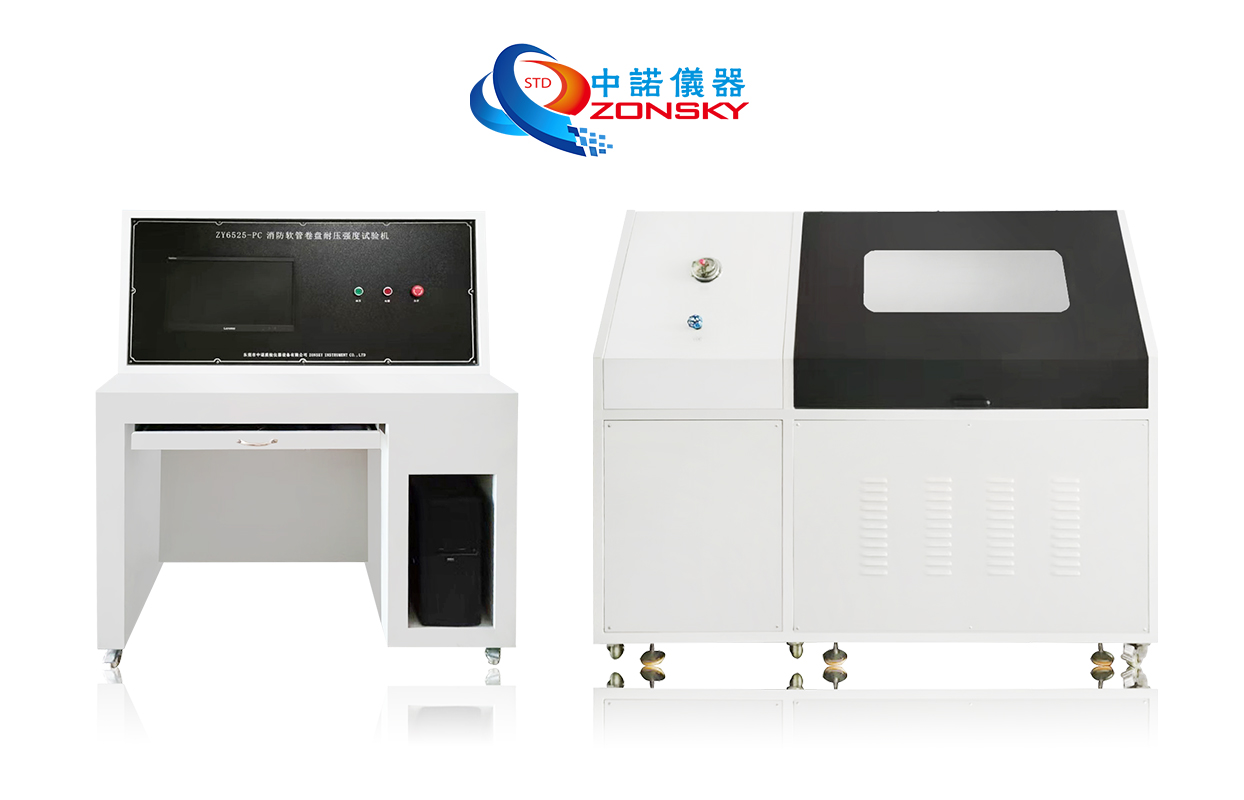

圖1設備外觀參考圖
一、適用范圍：1.1適用于水、干粉、泡沫滅火劑的消防軟管卷盤的密封性能、耐壓性能、抗荷載試驗、外徑膨脹率、軸向伸長率試驗。
1.2適用于最大工作壓力4.0MPa，軟管最大通徑38mm；
二、符合標準：
2.1符合GB15090-2005第6.2節密封試驗；
2.2符合GB15090-2005第6.3節耐壓試驗；
2.3符合GB15090-2005第6.3.1、6.3.3節耐壓試驗（水壓、氣壓）
2.4符合GB15090-2005第6.5節抗荷載試驗。
2.5檢測項目參數：
標準條款號 檢驗項目
GB 15090-2005 《消防軟管卷盤》6.2 密封試驗
GB 15090-2005 《消防軟管卷盤》6.3.1、6.3.3 耐壓試驗（水壓、氣壓）
GB 15090-2005 《消防軟管卷盤》6.5 抗荷載試驗
三、主要技術特點：
3.1采用計算機自動變頻控制技術、穩壓系統，可對各類型軟管轉盤進行水壓耐壓試驗。計算機自動記錄數據，可按要求打印試驗報表，循環用水，獨到的試驗樣品快速安裝、拆卸，省時省力。
3.2整機包括：主架體、計算機集成控制臺、測試艙、配電箱和動力柜；計算機集成控制臺內部主要由計算機和變頻器組成；
3.3動力柜:內部設置有水箱、變頻電機、打壓泵和穩壓裝置，核心部分高壓泵由意大利進口；
3.4穩壓裝置：由二個穩壓罐組成；第一穩壓罐的出水口和第二穩壓罐的進水口通過導管連接；第二穩壓罐罐體外側設置有壓力測試接口，壓力測試接口內置壓
力變送器，并且電路連接計算機集成控制臺；
四、主要技術參數：
4.1儀器組成：由水壓試驗臺、氣壓試驗臺、抗載荷試驗、試驗部分、軟管性能試驗裝置、控制部分組成；
4.2水壓試驗臺控制部分：
4.2.1試驗介質：水（進水口帶過濾網）
4.2.2壓力范圍：0-15MPa
4.2.3升壓速率：5~10Mpa/min可調
4.2.4高壓出水量：20L/min
4.2.5壓力采集精度：±0.005MPa
4.2.6壓力傳感方式：電流變送器方式
4.2.7穩壓裝置耐壓：25Mpa
4.2.8壓力采集間隔：0.1s
4.2.9高壓泵壓力范圍：0-17MPa
4.2.10變頻器調頻范圍：0-50Hz
4.2.11保壓時間：0~99.99s/min可設定
4.2.12壓力顯示波動：小于3.0Mpa時，壓力波動值≦±0.03Mpa；大于3.0Mpa時，壓力波動值≦±0.03Mpa
4.2.13壓力管道直徑：DN25無縫鋼管及橡膠軟管
4.3氣壓試驗臺控制部分：
4.3.1加壓范圍：0～5MPa;（空氣壓縮機靜音無油）
4.3.2試驗介質：空氣
4.3.4介質溫度：常溫
4.3.5壓力測量精度：±0.5%F.S;
4.3.6壓力控制精度：±1% F.S;
4.3.7計時范圍：0～999h;
4.3.8驅動壓力：壓縮空氣0.1MPa≤P≤0.8MPa。采用壓縮機提供氣源，含空壓機；
4.3.9控制方式：自動/手動；
4.3.10升壓速率：（5Mpa~0.5Mpa）/min可調；
4.4抗載荷試驗：
4.4.1符合GB15090-2005第6.5節抗荷載試驗。
4.4.2將消防軟管卷盤緊固在沖擊試驗架上，軟管盤轉軸處于水平位置，用一截面為100mm*25mm 的鋼梁架于盤輪上方正中位置，質量為 25kg 的圓形重錘從 300mm 高處自由落下，沖擊鋼梁中部。
4.4.3消防軟管卷盤的負荷性能試驗：將消防軟管卷盤緊固在沖擊試驗架上，軟管盤轉軸處于水平位置，用細鋼絲繩將質量為 80kg 的重錘懸掛于外側盤輪的輪緣上，靜在 72 小時后，再做沖擊試驗，看是否符合試驗要求。見圖 1、圖 2示意圖
4.4.4試驗架：分兩部分，固定卷盤部分和固定25kg重錘部分，重錘部分能保持重錘從300mm高度自由落下；
4.4.5鋼梁規格：100mm*25mm，采用鋼材電鍍制成；
4.4.6沖擊重錘：25kg；
4.4.7負荷重錘：80kg；
4.4.8負荷夾具一套；

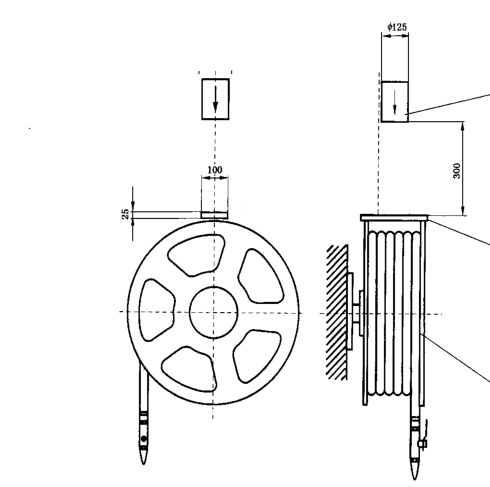

圖2沖擊試驗

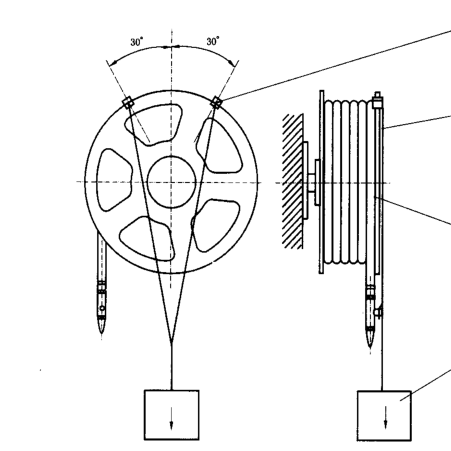

圖3抗載荷試驗
4.5試驗部分：4.5.1試驗件數：1件。整盤置入試驗；
4.5.2適用于試驗長度為1.2m的試驗空間；
4.5.3帶有防爆的觀察窗。
4.6軟管性能試驗；
4.6.1符合GB15090-2005第6.8節軟管性能試驗，但不含低溫試驗，需另購;
4.6.2外徑膨脹率和軸向伸長率試驗裝置：
4.6.2.1試驗架一個；
4.6.2.2光滑軸：二個，直徑為150mm和直徑為200mm各一個；
4.6.2.3懸掛質量：4.5kg砝碼。
4.7控制部分
4.7.1采用計算機+PLC+模塊采集和控制；
4.7.2壓力控制和穩壓采用變頻器控制；
4.7.3保壓時間：0~99.99min可設定；
4.8整機功率：10KW；
4.9外形尺寸：
4.9.1主機體積（約）長2m×寬0.85m×高1.65m
4.9.2控制柜（約）長1.38m×寬1.15m×高1.6m
4.10整機重量：550kg。
