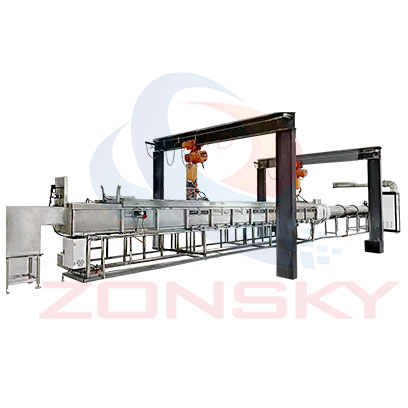

ZY6256 ASTM E 84 建筑材料表面燃燒性能試驗機/斯坦納水平隧道爐
ZY6256 ASTM E 84 建筑材料表面燃燒性能試驗機/斯坦納水平隧道爐，采用遂道法試驗，測定建筑材料的火焰?zhèn)鞑ニ俾?同時測定煙霧濃度)。將測試材料的表面燃燒特性與石棉膠合板和未處理的紅橡木做比較。0等級為石棉膠合板，100等級為未處理的紅橡木地板材料。各個種類未處理的木材的火焰?zhèn)鞑ニ俾史秶鸀?0到230。在這個測試中，燃燒過程中產生的煙也同時被測量，并且在相同的范圍內劃分出其等級。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
適用范圍：
此試驗采用遂道法試驗，測定建筑材料的火焰?zhèn)鞑ニ俾?同時測定煙霧濃度)。將測試材料的表面燃燒特性與石棉膠合板和未處理的紅橡木做比較。0等級為石棉膠合板，100等級為未處理的紅橡木地板材料。各個種類未處理的木材的火焰?zhèn)鞑ニ俾史秶鸀?0到230。在這個測試中，燃燒過程中產生的煙也同時被測量，并且在相同的范圍內劃分出其等級。
符合標準：
符合ASTM E 84-06建筑材料表面燃燒特性的測試方法。
ASTM E 84-06 standard test method for surface burning characteristics of building materials.
符合美標UL723建筑材料表面燃燒性能測試方法。
UL723 test for surface burning characteristics of building materials.
三、工程建設：
3.1斯坦納水平隧道爐體；
3.2爐體蓋板；
3.3爐體的控制系統；
3.3.1建設可移動500kg行車兩只，位置如圖2，行車梁落地或固定于房屋承重梁，以最終實際場地為準；
3.3.2安裝于爐體尾端的排煙風機，該排煙風機之后的連接至尾氣處理設備的排煙管道不在建設范圍內；不包括標準中要求的試驗室環境控制建設。
3.3.3整機建設能與客戶提供“試驗室環境控制及新風系統”對接，我公司整機尾氣排放能與客戶的“環保尾氣處理系統”連接，上述兩部分我公司與需方共同協商確定共同施工方案。
3.3.4由需方負責部分：燃燒后尾氣凈化處理和試驗室環境控制及新風系統；

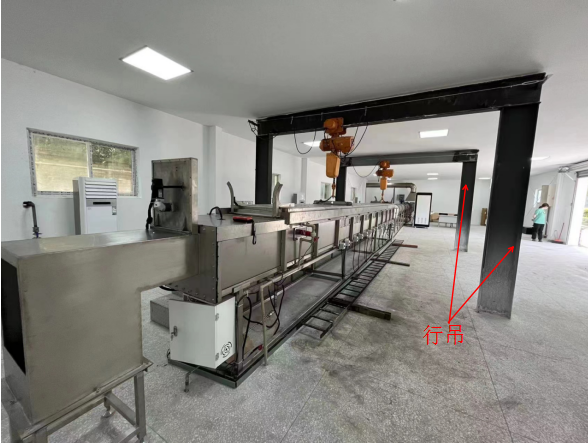

圖2、行吊安裝位置
四、主要性能參數：
4.1電源電壓：AC380V±10%；
4.2最大使用功率：5KW；
4.3試驗遂道爐：長：7.62M,開口端橫截面：0.45M x 0.3M耐火磚，最高耐溫2500度。
4.4箱體有16個等距的觀察窗，另加一個點火觀察窗，窗口為雙層高溫石英玻璃，框架為SUS304不銹鋼。
4.5采用水密封結構，試驗過程中，裝試樣蓋板兩邊拆入水槽里，密封性能更加優越。
4.6進風口為可調節的百頁窗，可更加精確地控制爐內空氣的流動
4.7熱電偶：K型熱，直徑3MM,3支，美國歐米茄進口熱電偶，使用精度高，使用壽命長。測量范圍：≤1300 ℃
4.8排風端：由長方形轉為圓形，口徑為406mm，
4.9煙密度測量：安裝在距離遂道爐4.9~12.2M。
4.10煤氣噴燈安裝：距樣品190mm,平行于試驗室火的末端，相距305mm
4.11點燃源：為2個煤氣噴燈，左右噴嘴相距203MM,能量輸出為5.3MJ/min
4.12點火系統：高壓電子點火；
